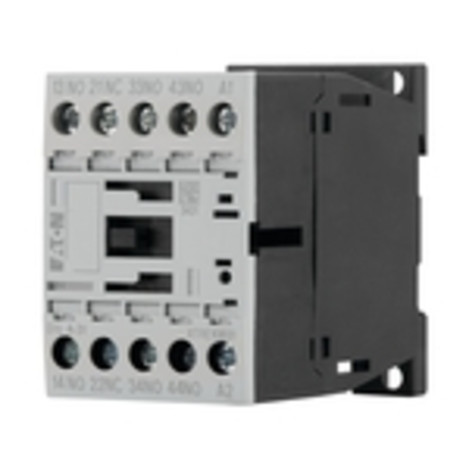

Artikelbild
Abbildung ähnlich
EATON

01516730
EATON DILA-31(230V50240V60HZ Leistungsschütz

DILA-31(230V50240V60 4015082763640 276364
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schaltglieder nach EN50011
aufsteckbare Zusatzkontakte
identische Baugrösse bei AC und DC-Antrieb
DC-Antrieb mit integrierter Schutzbeschaltung
geringe Halteleistung bei DC-Antrieb
Hilfsschütz, Sortiment: DILA Relais, Anwendung: Hilfsschütze, Beschreibung: Grundgeräte mit positiven Betriebskontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 3 S, Kontakte Ö = Öffner: 1 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 31E, Kombinierbar mit Hilfsschaltermodul: DILA-XHI(V)…, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005

Merkmale

Breite 45 mm
Verpackungseinheit 1
Gewicht 0,24
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Montageart DIN-Schiene/Schraube
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie, 400 V 4 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 V
Spannungsart zur Betätigung AC
Kupferzahl 5 /100st
Kupfer-Basis 150,00 EUR/100kg
Anschlussart Hilfsstromkreis Schraubanschluss
Höhe 68 mm
Tiefe 75 mm
Spannungsart der Betriebsspannung AC/DC
Bemessungsschaltstrom 16 A
Bemessungsbetriebsstrom 16 A
Betriebsspannung bei AC 50 Hz 17 - 500 V
Betriebsspannung bei AC 60 Hz 17 - 500 V
Betriebsspannung bei DC 220 - 24 V
Kurzbeschreibung Contactor relay, 3N/O+1N/C, AC
eClass 11.0 - Klasse 27371001
UNSPSC 14.0801 - Klasse 39122307
