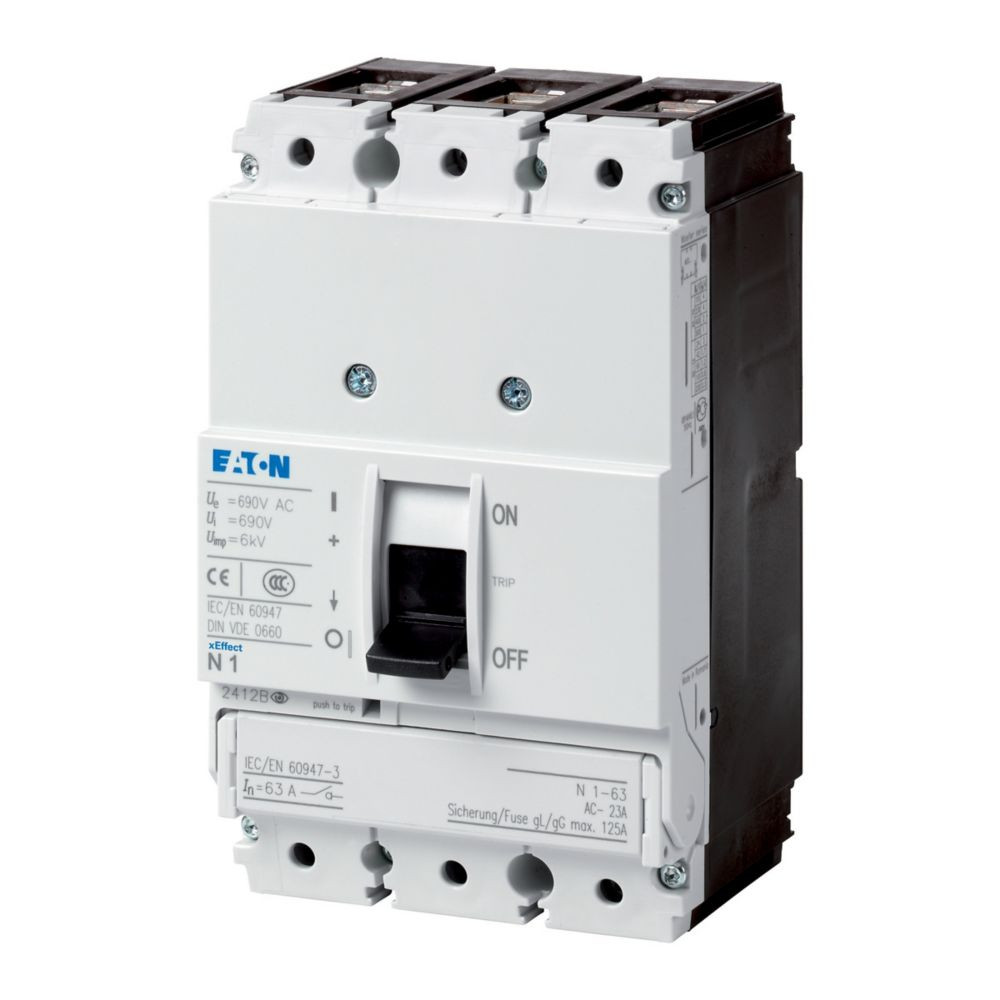

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
erfüllen die Trenneigenschaften auch für geerdete IT-Netze, Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme, PN Typen nicht für Remote-Funktion geeignet, Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113, Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660, Berührungsschutz nach VDE 0160 Teil 100
Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Merkmale
| Breite | 90 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,89 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362090 |
| Bemessungsdauerstrom Iu | 160 A |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 90 kW |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Kupferzahl | 16 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Farbe des Betätigungselements | schwarz |
| Höhe | 145 mm |
| Tiefe | 88 mm |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Switch-disconnector 3p, 160A |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
