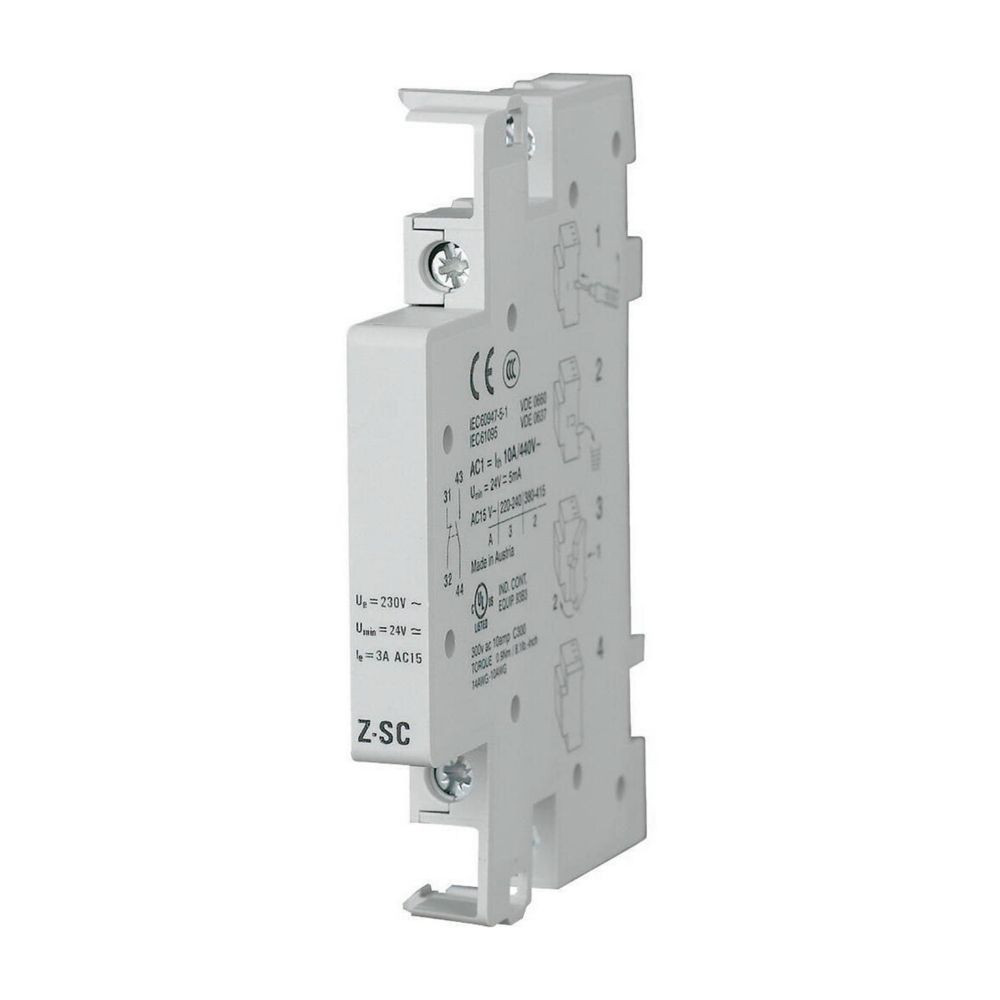

Artikelbild
Abbildung ähnlich
EATON

01550713
EATON 248862 Z-SC Hilfssch.

Z-SC 4015082488628 248862
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 ST
Bestellschritt 3 ST

Beschreibung

für Installationsschütz, Bemessungsisolationsspannung 440 V AC, Bemessungsbetriebsstrom bei AC15 220-240 V: 3 A, Kappen-Einbaumaß 45 mm, Hutschienenmontage, Ausführung entsprechend IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1, EN 60947-4-1, VDE Hilfsschalter für Installationsschütz, Bemessungsisolationsspannung 440 V AC, Bemessungsbetriebsstrom bei AC15 220 bis 240 V: 3 A, Funktion: 1 Ö und 1 S, Kappenmaß 45 mm, Montagebreite 0,5 Teilungseinheiten (8,75 mm), Hutschienenmontage, Typ gemäß IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1_x, EN 60947-4-1, VDE

Merkmale

Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Bemessungsspannung 230 V
Bemessungsschaltstrom 3 A
Gerätemontage Schütze/Relais
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) 4
Geeignet für max. Stromstärke der Hauptkontakteinheit 63 A
Breite in Teilungseinheiten 0.5
Funktion Hilfsschalter
Kurzbeschreibung Hilfskontakt, 1 S + 1 Ö
eClass 11.0 - Klasse 27143502
UNSPSC 14.0801 - Klasse 39122200
