Artikelbild
Abbildung ähnlich
EATON

01462441
EATON 215643 EVG-4PHAS/12MODUL

EVG-4PHAS/12MODUL 9010238140325 215643
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

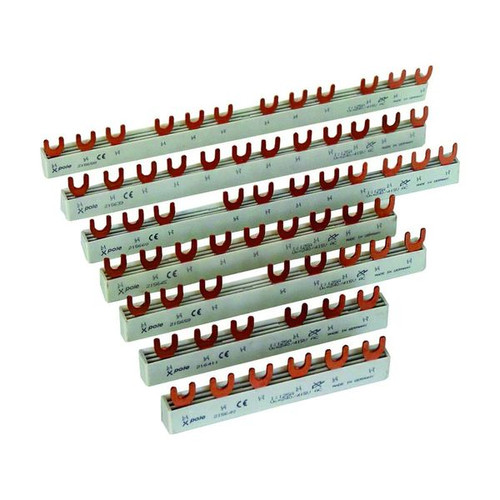

Euro Vario Sammelschiene für PLS.CLS.PKN.PFIM, PFHM, PFNM, keine Endkappen erforderlich

Merkmale

Länge 210 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 100
Statistische Warennummer 85369095
Isoliert ja
Anzahl der Phasen 4
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 25 kA
Bemessungsstoßspannung 4 kV
Ausführung des elektrischen Anschlusses Gabel
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 3
Max. Bemessungsbetriebsspannung Ue 500 V
Kupferzahl 14,30 /100st
Kupfer-Basis 150,00 EUR/100kg
Farbe sonstige
Breite in Teilungseinheiten 12
Kurzbeschreibung Phasensammelschiene, 4-phasig, 10qmm, Gabelanschluss, 12SU
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
