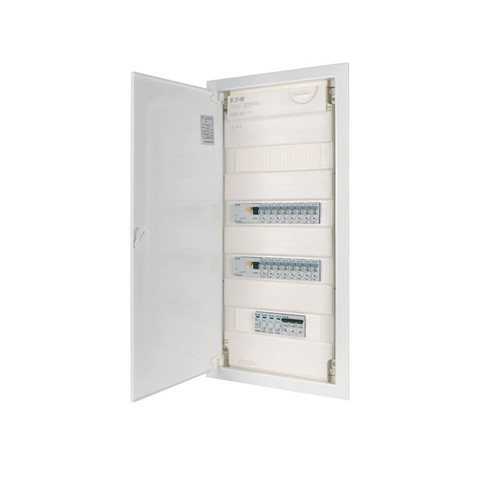

Abbildung ähnlich
01405959 EATON 194711 KLV-PW-48-1PXL-1SPD-2PXF-16PLI
KLV-PW-48-1PXL-1SPD-2PXF-16PLI
9010238060500
194711
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bestückter vorverdrahteter und geprüfter Kleinverteiler KLV, mit 1x PXL Leitungsschutzschalter; 1x SPCT2 Überspannungsschutz; 2x PXF Fi-Schutzschalter; 16x PLI Leitungsschutzschalter ; durchgängige Steckklemmtechnik für alle Abgangsstromkreise; Schutzklasse II, Frontabdeckung plombierbar; Türdrehriegel optional austauschbar durch Sicherheitsschließung; umfangreiches Zubehörsortiment; Libelle 3D-Putzausgleich für schnelle und saubere Montage; inklusive Maueranker Normen: Kombination entsprechend IEC/EN 60670-24, Gehäuse entsprechend DIN 43871, IEC/EN 62208, EN61439-3. Das Gehäuse ist auch für die Hohlwandmontage geeignet. Für die Hohlwandmontage muss der Hohlwandanker Typ: HWS-KLV, Artikel:178941 separat bestellt werden, dieser liegt nicht dem Lieferumfang bei.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 359 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 8,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 714 mm |
| Tiefe | 96.5 mm |
| Anzahl der Phasen | 3 |
| Absicherung | Leitungsschutzschalter / Kombi FI-Schalter/Leitungsschutzschalter |
| Überspannungsschutz | ja |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der direkten Gruppen | 2 |
| Anzahl der Gruppen hinter dem Fehlerstrom-Schutzschalter | 2 |
| Anzahl der Pole Hauptschalter | 3 |
| Herdanschlussgruppe | ohne |
| Hauptschalter-Bemessungsstrom | 32 A |
| Montageart | Hohlwand |
| Breite in Teilungseinheiten | 12 |
| Absicherung Hauptschalter als Einspeisegerät | ja |
| Absicherung 1x RCD als Einspeisegerät | ja |
| Hauptsch. als Einspeisegerät, Untervert. auf 1x/2x RCD + ungeschützte Abgänge | ja |
| Hauptschalter als Einspeisegerät, Unterverteilung auf 2x RCD | ja |
| Absicherung Dual-RCD (2x RCD als Einspeisegerät) | ja |
| Anzahl freier Modulplätze für Geräte | 16 |
| Art des Überspannungsschutzgerätes | Typ 2 |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Anzahl der Reihen | 4 |
| Einbauhöhe | 45 mm |
| Art der Abdeckung | Tür |
| Einbaubreite | 251 mm |
| Auslösecharakteristik | B |
| Art der Schließung | sonstige |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Anzahl der einphasigen Leitungsschutzschalter | 16 |
| Anzahl der dreiphasigen Leitungsschutzschalter | 1 |
| Kurzbeschreibung | Bestückter Kleinverteiler, 4-reihig, Stahlblechtür flach |
