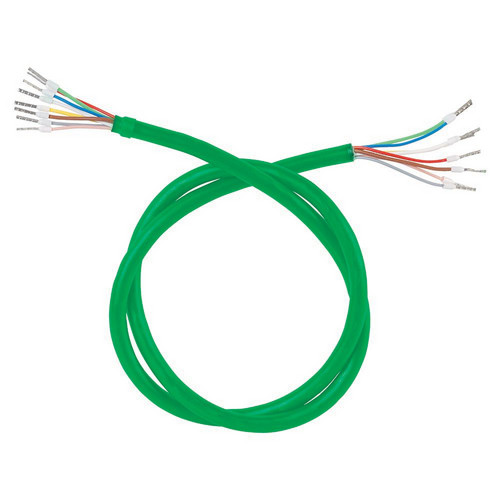

Abbildung ähnlich
01559450 EATON 144878 SWD4-250LR8-24
SWD4-250LR8-24
4015081413775
144878
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
zur Verlegung des SmartWire-DT Netzwerks außerhalb des Schaltschranks
8-polige SmartWire-DT Rundleitung zur Verbindung der SWD-Teilnehmer ausserhalb des Schaltschranks, 250 m lang mit 8 mm Durchmesser, nicht konfektioniert, zum Anschluss an SWD-Leitungsadapter SWD4-8FRF-10 sowie Leiterplatten M22-SWD-Ix..
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 20 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85444993 |
| Verseilelement | Paare |
| Schirm über Verseilung | ohne |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Ader-Zahl | 8 |
| Außendurchmesser ca. | 8.2 mm |
| Leiter-Nennquerschnitt | 0.5 mm² |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -20 - 80 °C |
| Anzahl der Verseilelemente | 4 |
| Verseilung | Bündel |
| Kategorie | sonstige |
| UV-beständig | ja |
| Zul. Kabelaußentemperatur bei Montage/Handling | -10 - 80 °C |
| NVP-Wert | 66.5 % |
| Ölbeständig nach EN 60811-404 | ja |
| Leiter-Oberfläche | blank |
| Kabel längswasserdicht | ja |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung | 120 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 120 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 120 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Werkstoff der Aderisolation | sonstige |
| Geeignet als Signalkabel | ja |
| Kupferzahl | 700 /100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Kabeltyp | sonstige |
| Nennspannung U | 24 V |
| Wellenwiderstand | 100 Ohm |
| Leitungs-Breite ca. | 8.2 mm |
| Kurzbeschreibung | Round cable, SmartWire-DT, 250m, 8-Pole, 8mm |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grün |
| Leiter-Durchmesser | 1.5 mm |
| Leiter-Material | sonstige |
| Schirm über Verseilelement | Folie |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Bewehrung/Armierung | ohne |
| Schutzmantel | sonstige |
| Leitungs-Höhe ca. | 400 mm |
| AWG-Größe | 20 |
| Material Bewehrung | sonstige |
| Kabelgeometrie | rund |
| Zulässige Art der Installation im Erdreich | sonstige |
