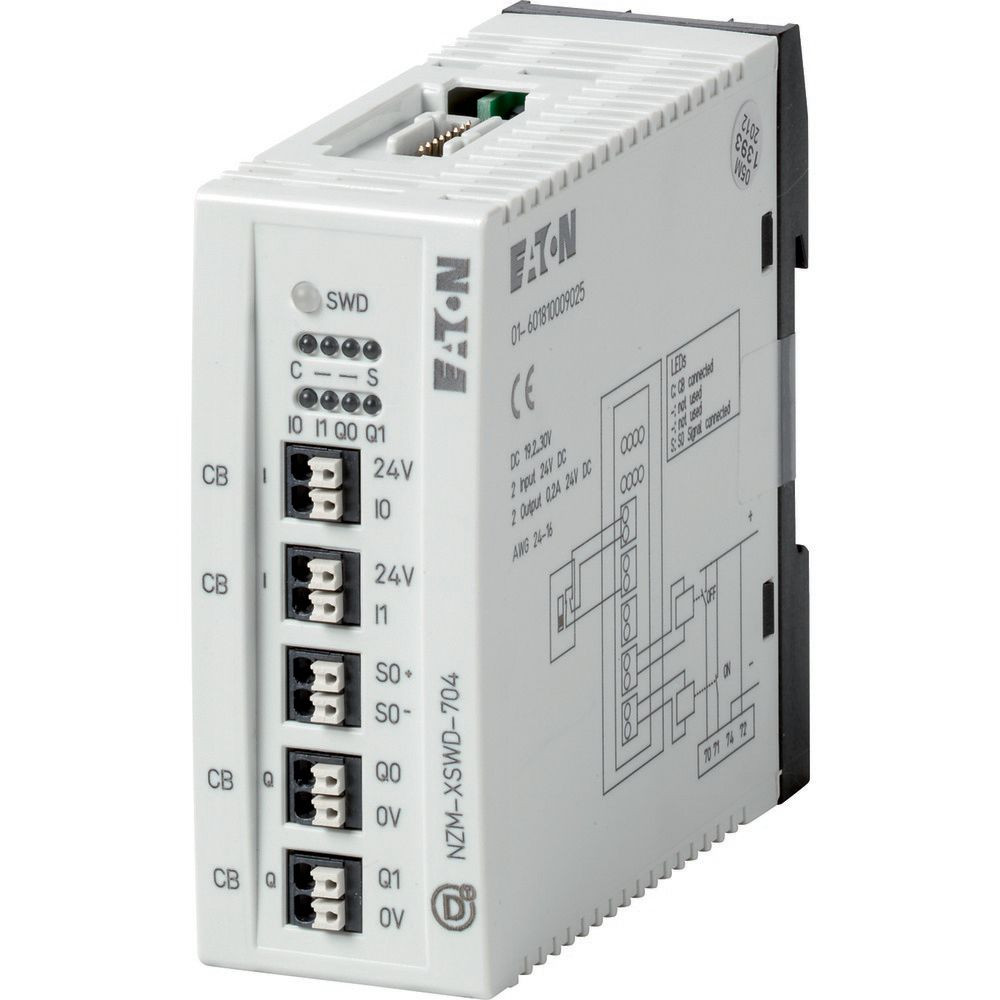

01599946 EATON 135530 NZM-XSWD-704
NZM-XSWD-704
4015081323166
135530
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
zum Leistungsschalter NZM 2, 3, 4, Einstellungen: Status NZM (EIN, AUS, AUSGELÖST), Lastwarnungen, Schaltertyp, Analoge Informationen: Aktuelle Stromwerte, Einstellwerte Überlastauslöser
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Das Modul realisiert die Datenverbindung zwischen den NZM2/3/4 mit elektronischem Auslöser und dem SmartWire-DT. Der Schalter kann mit einem Motorantrieb auch aus der Ferne geschaltet werden. Remanenter Speicher für Energiedaten (kWh). Energiedaten werden über digitalen Eingang (S 0) von einem externen Energiemessmodul NZN..-XMC-SO übermittelt. 2 digitale Eingänge für den Schalterstatus. 2 Transistorausgänge für das Fernschalten. Statusdaten: NZM: EIN/AUS/AUSGELÖST, Lastwarnungen, Grund der letzten Auslösung, Strom-Istwert, Schaltertyp, aktuelle Einstellwerte der Drehcodierschalter. Ein Verbindungskabel zum Leistungsschalter und zwei NZM-Hilfsschalter (1xNO, 1xNC) sind im Lieferumfang enthalten.
Merkmale
Schutzart (IP) | IP20 |
Breite | 35 mm |
Verpackungseinheit | 1 |
Gewicht | 0,18 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389091 |
Höhe | 102 mm |
Tiefe | 90 mm |
Spannungsart der Versorgungsspannung | DC |
Mit Potenzialtrennung | ja |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Feldbusanschluss über seperaten Buskoppler möglich | ja |
Wand-/Direktmontage möglich | ja |
Performance Level nach EN ISO 13849-1 | ohne |
Versorgungsspannung bei DC | 24 V |
Unterstützt Protokoll für sonstige Bussysteme | ja |
SIL nach IEC 61508 | ohne |
Kurzbeschreibung | Anschaltung, SmartWire-DT, für NZM |
