Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

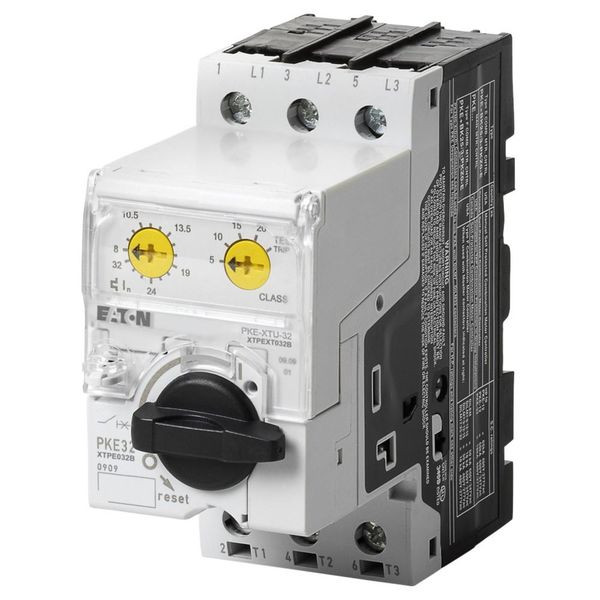

Zugelassen zum Schutz von EEXe-Motoren
Hohe Flexibilität durch steckbare Auslöseblöcke, weite Stromeinstellbereiche ermöglichen nur fünf Auslöseblöcke bis 65 A, präzise und extrem langzeitstabile Auslösekennlinien, Eigenversorgung über integrierte Stromwandler, ATEX-Zulassung für den Schutz von EEx e-Motoren bis 65 A, einstellbare Auslöseklassen, kompatibel zu Spannungsauslösern, Ausgelöstmeldern und Normalhilfsschaltern der Baureihe PKZM0 Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Türkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung
Hohe Flexibilität durch steckbare Auslöseblöcke, weite Stromeinstellbereiche ermöglichen nur fünf Auslöseblöcke bis 65 A, präzise und extrem langzeitstabile Auslösekennlinien, Eigenversorgung über integrierte Stromwandler, ATEX-Zulassung für den Schutz von EEx e-Motoren bis 65 A, einstellbare Auslöseklassen, kompatibel zu Spannungsauslösern, Ausgelöstmeldern und Normalhilfsschaltern der Baureihe PKZM0 Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Türkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,44 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsdauerstrom Iu | 32 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 32 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Auslösetechnik | elektronisch |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 496 A |
| Höhe | 102.5 mm |
| Tiefe | 101 mm |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Kurzbeschreibung | Motor-protective circuit-breaker, 3p, Ir=8-32A, standard |
| Verlustleistung | 11.4 W |
| eClass 11.0 - Klasse | 27370401 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 7.5 kW |
