Abbildung ähnlich

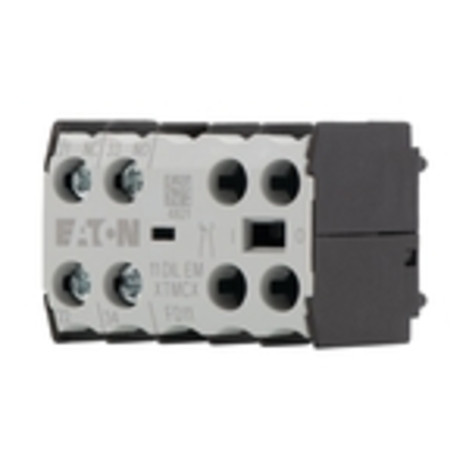

01504156 EATON 11DILEM HILFSBAUSTEIN
11DILEM
4015080100805
010080
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
zum Aufbau auf Hilfsschütze DIL EM-...
2polig Hilfsschalterbaustein, Anschlusstechnik: Schraubklemmen, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schutzart: IP20, verwendbar für: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…)
2polig Hilfsschalterbaustein, Anschlusstechnik: Schraubklemmen, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schutzart: IP20, verwendbar für: DILEM-10(-G)(…), DILEM-4(-G)(…), DILEEM-10(-G)(…), DILEM12-10(-G)(…)
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Kontakte als Schließer | 1 |
| Ausführung | aufsteckbar |
| Fassung | ohne |
| Kurzbeschreibung | Auxiliary contact, 1N/O+1N/C, surface mounting, screw connection |
