01504329 EATON 101007 SDAINLM200(110V50HZ,120V60HZ)
SDAINLM200(110V50HZ,
4015081009060
101007
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

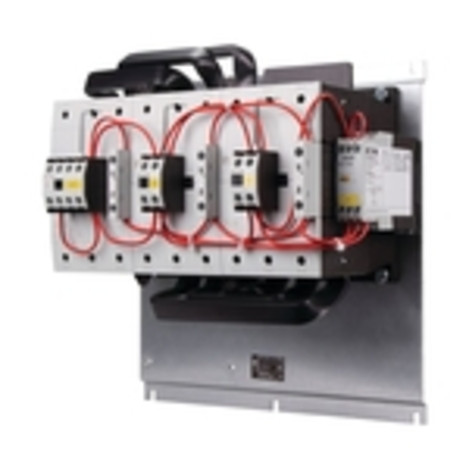

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 110 kW, 500 V: P= 132 kW, 660 V 690 V: P= 160 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 110 V 50 Hz, 120 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM115, + DILM150-XHI11, Dreieckschütz Q15: DILM115, + DILM150-XHI31 Typ, Sternschütz Q13: DILM80, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Merkmale
Schutzart (IP) | IP00 |
Breite | 308 mm |
Verpackungseinheit | 1 |
Gewicht | 11,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Funktion | Stern-Dreieck-Schütz |
Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 120 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Kupferzahl | 142 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 200 A |
Anzahl der Schließer als Hauptkontakte | 9 |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
Höhe | 314 mm |
Tiefe | 183 mm |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Spannungsart der Betriebsspannung | AC |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 230 - 690 V |
Betriebsspannung bei AC 60 Hz | 230 - 690 V |
Schutzart (NEMA) | sonstige |
Kurzbeschreibung | Star-delta contactor combination, 110kW/400V/AC3 |
