01504415 EATON 100419 SDAINLM30(RDC24)
SDAINLM30(RDC24)
4015081003969
100419
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

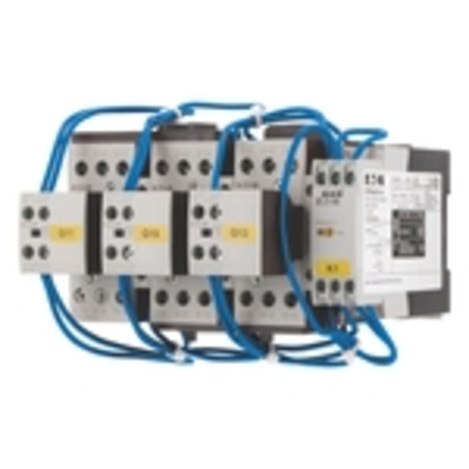

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 30 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM17-10, + DILA-XHI20, Dreieckschütz Q15: DILM17-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Merkmale
Schutzart (IP) | IP00 |
Breite | 158 mm |
Verpackungseinheit | 1 |
Gewicht | 1,93 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Funktion | Stern-Dreieck-Schütz |
Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
Bemessungssteuerspeisespannung Us bei DC | 24 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | DC |
Kupferzahl | 63 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 30 A |
Anzahl der Schließer als Hauptkontakte | 9 |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
Höhe | 95 mm |
Tiefe | 138 mm |
Anzahl der Hilfskontakte als Schließer | 3 |
Spannungsart der Betriebsspannung | AC |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Betriebsspannung bei AC 50 Hz | 24 - 690 V |
Betriebsspannung bei AC 60 Hz | 24 - 690 V |
Schutzart (NEMA) | sonstige |
Kurzbeschreibung | Stern-Dreieck-Schützkombination, 380 V 400 V: 15 kW, 24 V DC, Gleichstrombetätigung |
