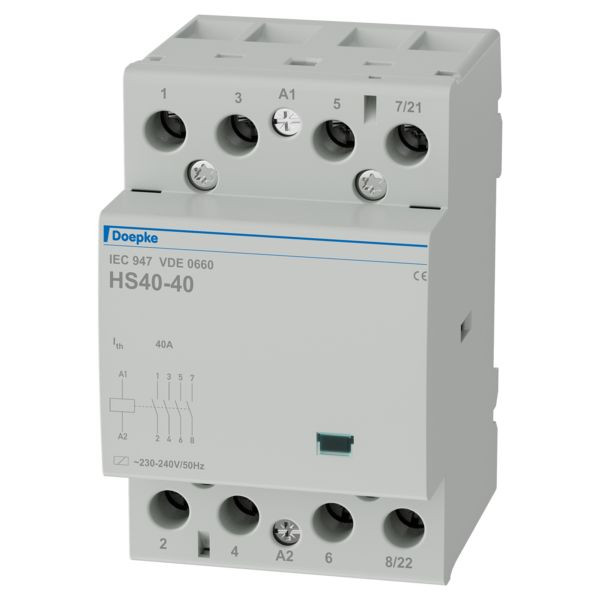

01006139 DOEPKE HS 3-230AC/40-40 Schütz 230VAC 40A 4S
HS40-40
4014712067165
09980414
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
4 ST | Menge übernehmen |
40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit Schnellbefestigung für Tragschiene nach EN 50022, 230V / 50 Hz
Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt. Eigenschaften: großes Spektrum an verschiedenen Kontakten; hohe elektrische und mechanische Lebensdauer; passender Hilfsschalter und Plombierkappe verfügbar; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: Installationsschütze sind vielseitig einsetzbar. Die brummarme Version eignet sich für die Industrie und für Werkstätten, während die brummfreie Version für Hotels, Büroräume und für Wohnbereiche verwendet wird. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen, Quecksilberdampf-Hochdrucklampen (HQL, HPL), Metallhalogenlampen (HQI, HPI), Natriumdampf-, Nieder- u. Hochdrucklampen, Speicheröfen oder Antrieben (Motoren). Hinweise: Die Bezeichnung der Geräte dieser Baureihe beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar) als auch die Kontaktausführung (letztes Zahlenpaar): Ein HS 25-31 hat z. B. einen Bemessungsstrom von 25 A. drei Schließer- und einen Öffnerkontakt; Bei Umgebungstemperaturen ab 40 GradC empfiehlt sich der Einsatz des Distanzstücks DHDS; Die Schütze HS 1 sind 1 TE breit und entsprechend die HS 2 bzw. HS 3 dann 2 TE bzw. 3 TE breit. .
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Verpackungseinheit | 40 |
Verpackungseinheit | 4 |
Gewicht | 0,36 |
Statistische Warennummer | 85364900 |
Einbautiefe | 60 mm |
Bemessungsbetriebsspannung | 400 V |
Max. Glühlampenlast | 6000 W |
Max. Leuchtstofflampenlast | 2975 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 5280 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 2805 VA |
Spannungsart der Betätigungsspannung | AC |
Spannungsart der Betriebsspannung | AC |
Bemessungsbetriebsstrom | 40 A |
Anzahl der Kontakte als Schließer | 4 |
Bemessungsbetätigungsspannung | 230 V |
Breite in Teilungseinheiten | 3 |
Zusatzeinrichtungen möglich | ja |
Gebrauchskategorie nach EN IEC 60947-4-1 | AC-3 |
Ausführung | Leistung: 9 kW |
Kurzbeschreibung | Doepke Installationsschütz 230 V AC, 40 A, 4 S, 3 TE |
