Artikelbild
Abbildung ähnlich
DOEPKE

01030039

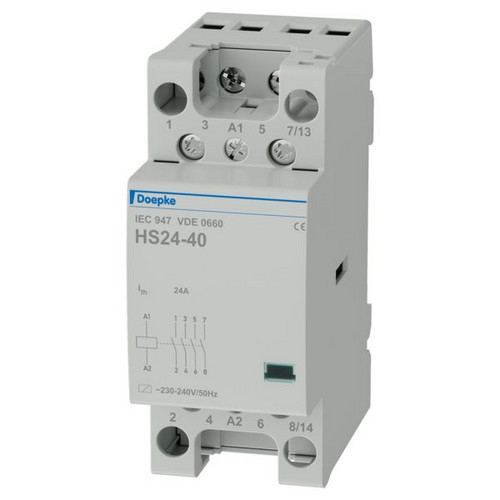

DOEPKE HS 2-230AC/20-40 Schütz 230VAC 24A 4S

HS 2-230AC/24-40 4014712067288 09980422
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
6 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Schnellbefestigung für Tragschiene nach EN 50022, 230V / 50 Hz Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 6
Gewicht 0,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Einbautiefe 60 mm
Bemessungsbetriebsspannung 400 V
Max. Glühlampenlast 3000 W
Max. Leuchtstofflampenlast 1190 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2552 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1360 VA
Spannungsart der Betätigungsspannung AC
Spannungsart der Betriebsspannung AC
Bemessungsbetriebsstrom 24 A
Anzahl der Kontakte als Schließer 4
Bemessungsbetätigungsspannung 230 V
Breite in Teilungseinheiten 2
Zusatzeinrichtungen möglich ja
Gebrauchskategorie nach EN IEC 60947-4-1 AC-3
Ausführung Leistung: 5,5 kW
Kurzbeschreibung Installationsschütz 230V AC, 24A, 4 Schließer
eClass 11.0 - Klasse 27142308
UNSPSC 14.0801 - Klasse 39122200

Anhänge

icon
Datei
pdb_doepke_09980422_dbl_de.pdf (435.26 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
