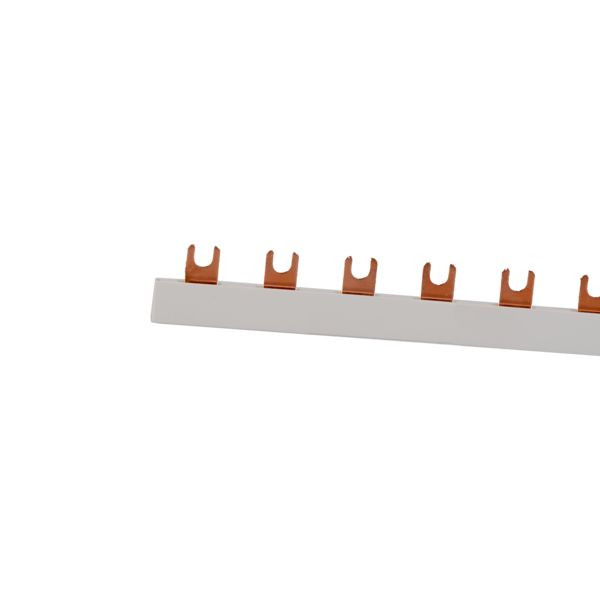

02442242 DOEPKE EV-S G 1+Hi.6.70 Phasenschiene 1p 8,5TE
EV-S G 1+Hi.6.70
4014712045545
09920165
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen; große Variantenvielfalt; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Merkmale
Länge | 158 mm |
Polzahl | 1 |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,03 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Isoliert | ja |
Anzahl der Phasen | 1 |
Querschnitt | 10 mm² |
Bemessungsdauerstrom Iu | 63 A |
Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
Bemessungsstoßspannung | 4.5 kV |
Ausführung des elektrischen Anschlusses | Gabel |
Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
Geeignet für Geräte mit Hilfsschalter | ja |
Geeignet für Anzahl Geräte | 6 |
Max. Bemessungsbetriebsspannung Ue | 500 V |
Teilungsmaß | 17.8 mm |
Breite in Teilungseinheiten | 8.5 |
Farbe | grau |
Kupferzahl | 3,40 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Kurzbeschreibung | Doepke Gabelsammelschiene 1p, 8.5 TE, 63 A ((L1-Hi) x 6) |
