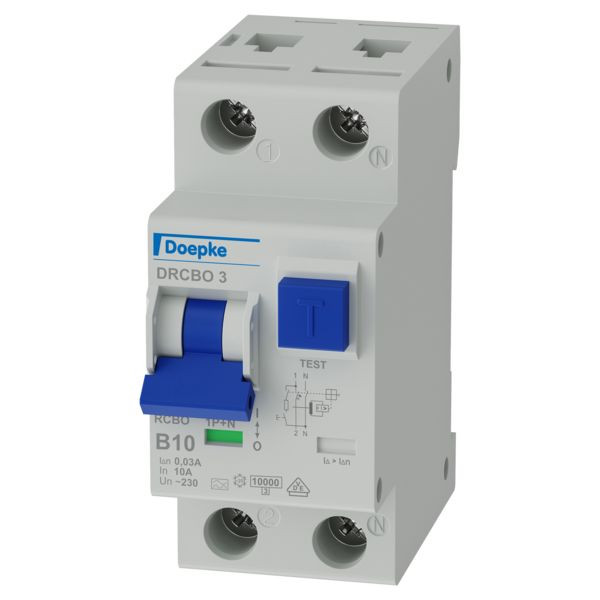

01030028 DOEPKE DRCBO 3 B10/0,03/1N-A FI/LS-Kombination
DRCBO 3 B10/0,03/1N-A
4014712220584
09932102
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
60 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung; sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; grün-rote Kontaktstellungsanzeige; Fehlerstromauslöseanzeige; Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten; Neutralleiter rechts; tristabile Rastschieber für leichten Ein- und Ausbau; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung beliebig; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Verpackungseinheit | 60 |
Gewicht | 0,22 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362010 |
Einbautiefe | 68 mm |
Bemessungsstrom | 10 A |
Bemessungsspannung | 230 V |
Auslösecharakteristik | B |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 2 |
Frequenz | 50 Hz |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 2 |
Stoßstromfestigkeit | 0.25 kA |
Bemessungsisolationsspannung Ui | 440 V |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
Abschaltcharakteristik | unverzögert |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Verlustleistung | 1.2 W |
Kurzbeschreibung | Doepke FI-/LS-Kombination 1p+N, 10 A, 0.03 A, B-Char.Typ A |
