Artikelbild
Abbildung ähnlich
DOEPKE

01034203

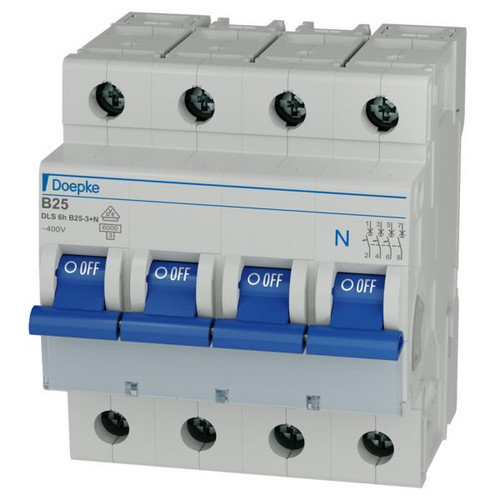

DOEPKE DLS 6H B25-3+N 6KA LS-Schalter

DLS 6H B25-3+N 6KA 4014712162662 09914145
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen
15 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6h für das Handwerk ist für Verteiler- und Endstromkreise ausgelegt. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik B gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 3
Verpackungseinheit 15
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 68 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Frequenz 16.67 - 60 Hz
Auslösecharakteristik B
Energiebegrenzungsklasse 3
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 4
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 4
Bemessungsisolationsspannung Ui 2000 V
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Kurzbeschreibung LS-Schalter 3p+N, B-Char, 25A, 230/400V AC, 6kA
Verlustleistung 9.3 W
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09914145_dbl_de.pdf (1.51 MB)
icon
Datei
pdb_doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf (115.41 KB)
icon
Datei
pdb_doepke_3930309_dls6_montageanleitung_web_ml.pdf (906.75 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
