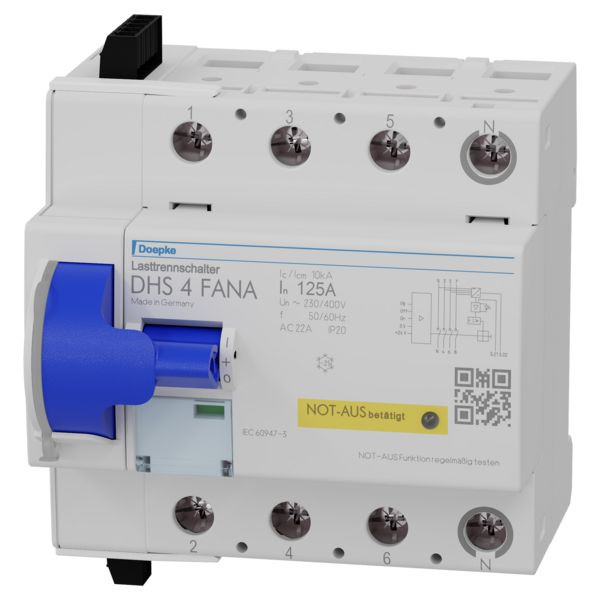

04616632 DOEPKE DHS 4-125 FANA24DC Lasttrennschalter 4S
DHS 4-125 FANA24DC
4014712280335
09900018
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS 4 der Variante FANA erlauben das Ein- und Ausschalten von Geräten aus der Ferne. Außerdem können Betätigungselemente, wie z.B. Taster zur Abschaltung des Lasttrennschalters in Notsituationen, über das kompakte, werkseitig angebaute Zusatzmodul angeschlossen werden. Auch eine Parallelschaltung mehrerer DHS 4 ist möglich. Die im Lasttrennschalter integrierte LED zeigt sowohl die Auslösung durch ein Betätigungselement als auch einen möglichen Drahtbruch an. Eine Wiedereinschaltung des Lasttrennschalters wird in diesem Zustand verhindert. Eigenschaften: mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen; Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED; bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung; hohe Kurzschlussfestigkeit und hohes Schaltvermögen; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen; Schaltstellungsanzeige; Montageart: Schnellbefestigung auf Tragschiene; Einspeisung von oben; Einbaulage beliebig; Einsatzgebiete:
besonders geeignet für Anlagen wie Schulungs- und Klassenräume. Der Fernantrieb mit NOT-AUS-Funktion ermöglicht ein Wiedereinschalten der Stromversorgung bspw. mittels Schlüsseltaster ohne dabei den Raum verlassen und/oder die Elektroverteilung öffnen zu müssen
; Hinweise: Gemäß EN 60947-3 vereinen Lasttrennschalter die Funktion eines Lastschalters, der unter Betriebsbedingungen einen Strom (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten kann, als auch die Funktion eines Trennschalters. der im ausgeschalteten Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein. Mit der Leuchtscheibe kann sowohl der DHS 4 verriegelt als auch der Fernantrieb ein- oder ausgeschaltet werden. Der Fernantrieb muss extern mit 24 VDC versorgt werden.
Merkmale
Breite | 89.8 mm |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 0,55 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 85 mm |
Tiefe | 75 mm |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsbetriebsspannung | 230 - 400 V |
Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
Breite in Teilungseinheiten | 5 |
Schutzart (IP), frontseitig | IP20 |
Anzahl der Schalter | 1 |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung als NOT-AUS-Einrichtung | ja |
Ausführung des Betätigungselements | Kipphebel |
Bemessungskurzzeitstromfestigkeit Icw | 10 kA |
Farbe des Betätigungselements | sonstige |
Geeignet für Verteilereinbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 400 V |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Schaltleistung bei 400 V | 58.9 kW |
Schutzart (NEMA) | 1 |
Kurzbeschreibung | Doepke Lasttrennschalter kompakt, 125 A, 4 S, mit NOT-AUS-Funktion und Fernantrieb |
