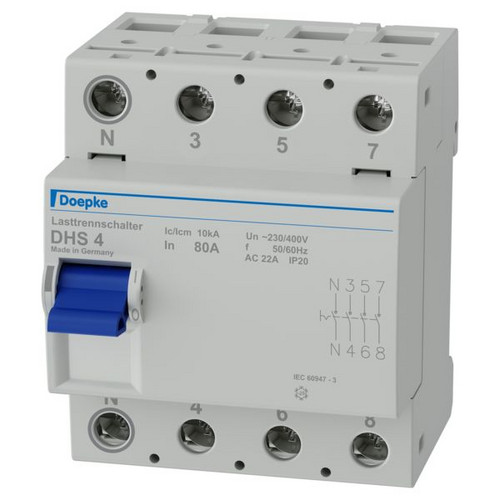

Abbildung ähnlich

02434723
DOEPKE DHS 4-080 Lasttrennschalter 80A 4S

Lieferanten-Type: DHS 4-080 EAN: 4014712129801 Lieferanten-Artikel-Nr.: 09900008

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Schnellbefestigung auf Hutschiene nach EN 60947-3 in jede handelsübliche Verteilung.
Einbaulage beliebig, Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.

Merkmale

Breite	72 mm
Polzahl	4
Verpackungseinheit	1
Verpackungseinheit	20
Gewicht	0,37
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85365080
Bemessungsdauerstrom Iu	80 A
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Schutzart (IP), frontseitig	IP20
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Geeignet für Verteilereinbau	ja
Max. Bemessungsbetriebsspannung Ue bei AC	400 V
Gerätebauart	Komplettgerät im Gehäuse
Bemessungsbetriebsspannung	230 - 400 V
Anzahl der Schalter	1
Bemessungskurzzeitstromfestigkeit Icw	10 kA
Farbe des Betätigungselements	sonstige
Bemessungsdauerstrom bei AC-21, 400 V	80 A
Schaltleistung bei 400 V	37.7 kW
Schutzart (NEMA)	1
Höhe	85 mm
Tiefe	75 mm
Breite in Teilungseinheiten	4
Kurzbeschreibung	Lasttrennschalter kompakt, 80A, 4 Schließer, N links
eClass 11.0 - Klasse	27371403
UNSPSC 14.0801 - Klasse	39121601
