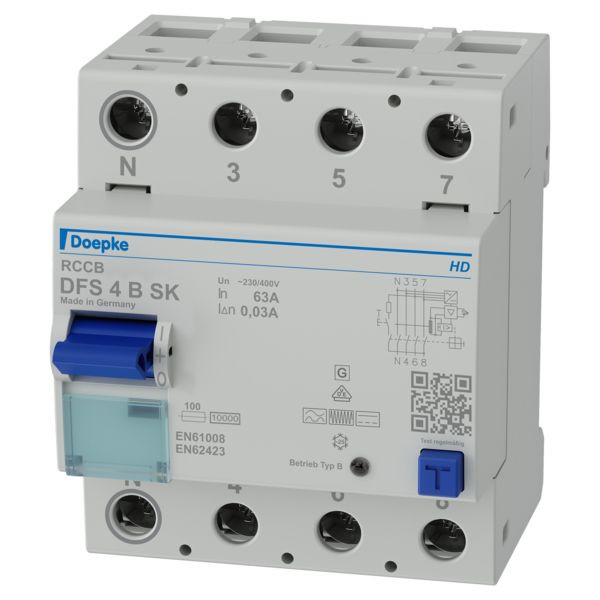

Artikelbild
Abbildung ähnlich
DOEPKE

01029313
DOEPKE DFS4 063-4/0,03-B SK HD FI-Schalterallst

DFS4 063-4/0,03-B SK HD 4014712213760 09144998HD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Die Baureihe SK garantiert zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt. In HD-Ausführung sind unsere Schalter besonders widerstandsfähig gegen schädliche Umwelteinflüsse und somit auch für raue Umgebungen geeignet.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,48
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 63 A
Bemessungsspannung 400 V
Fehlerstrom-Typ B
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Breite in Teilungseinheiten 4
Kurzzeitverzögerter Typ ja
Zusatzeinrichtungen möglich ja
Frequenz 50 Hz
Bemessungsfehlerstrom 0.03 A
Bemessungsisolationsspannung Ui 400 V
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 60 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
RAL-Nummer (ähnlich) 7035
Verlustleistung 11.5 W
Kurzbeschreibung FI-Schutzschalter 4p, 63A, 0.03A, Typ B SK, N-li, HD
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09144998HD_dbl_de.pdf (1.76 MB)
icon
Datei
pdb_doepke_3930298_dfs2dfs4_bed_web_ml.pdf (205.82 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_5962018_baustrom_web_de.pdf (897.29 KB)
