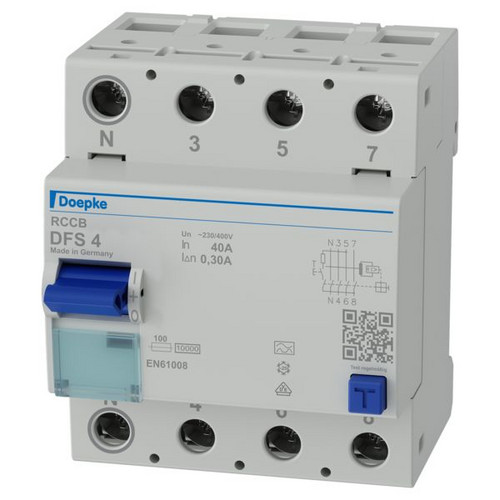

Artikelbild
Abbildung ähnlich
DOEPKE

01000180
DOEPKE DFS 4 040-4/0,30-A FI-Schutzschalter

DFS4 040-4/0,30-A 4014712091221 09136901
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Sensitiv für Fehlerströme Typ A. Schutz durch automatische Abschaltung der Stromversorgung gemäß den Anforderungen der VDE 0100 Teil 410. Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,4
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Fehlerstrom-Typ A
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 0.25 kA
Breite in Teilungseinheiten 4
Zusatzeinrichtungen möglich ja
Frequenz 50 Hz
Bemessungsfehlerstrom 0.3 A
Bemessungsisolationsspannung Ui 400 V
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
RAL-Nummer (ähnlich) 7035
Verlustleistung 3.6 W
Kurzbeschreibung FI-Schutzschalter 4p, 40A, 0.3A, Typ A, N links
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09136901_dbl_de.pdf (1.24 MB)
icon
Datei
pdb_doepke_3930298_dfs2dfs4_bed_web_ml.pdf (205.82 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
