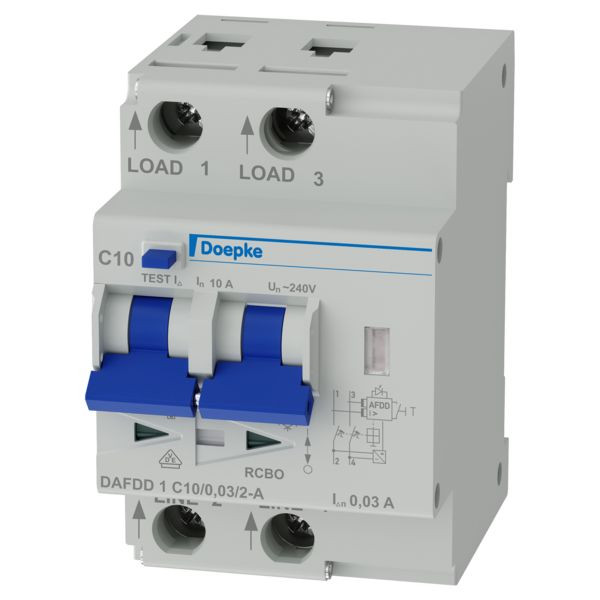

01027669 DOEPKE DAFDD 1 C10/0,03/2-A Brandschutzschalter
DAFDD1C10/0,03/2-A
4014712235441
09962102
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
FI-/LS-Kombination als Brandschutzschalter, puls- und wechselstromsensitiv Typ A, zweipolig
Kombigeräte aus Fehler-strom-/ Leitungsschutzschalter (RCBO) plus Fehlerlichtbogenerkennung. Der RCBO, auch als FI-/LS-Kombination bekannt, entspricht den Vorgaben der EN 61009 und schützt in bewährter Art vor Fehlerströmen (Personenschutz), Kurzschlüssen und Überlastungen (Anlagenschutz).
Diese Funktionen ist um ein Zusatzmodul erweitert, das auch Schutz vor Fehlerlichtbögen bietet. Es erfasst hochfrequente Fehlerlichtbögen gemäß den Anforderungen der DIN EN 62606.
Die Vorteile kurz im Überblick:
» Fehlerstrom-, Leitungsschutz und Fehlerlichtbogenabschaltung in einem Gerät
integrierter Überspannungsschutz (> 270 V) kompakte Bauform in schmalen drei Teilungseinheiten
separate Anzeigen für das jeweilige Schutzorgan
AFD-Fehlerursache wird durch LED-Blinkcode angezeigt
AFD-Fehlerursache wird gespeichert und kann wiederholt abgelesen werden
Leitungsschutz verfügbar in B- und C-Charakteristik
Fehlerstromschutz vom Typ A und Typ A KV (kurzzeitverzögert)
Minderung der Brandgefahr in festen Installationen Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen; zweipolig; Neutralleiterposition variabel; AFDD nach IEC/EN-62606; RCBO nach IEC/EN-61009; durchgehende Selbstüberwachung der AFD-Unit; netzspannungsunabhängige Auslösung der FI- und LS-Funktionen; Anzeige AFDD-Auslösegrund; Kontaktstellungsanzeige; Fehlerstromausgelöstanzeige; kompakte Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; Zugbügelklemmen mit Hintersteckschutz; tristabile Rastschieber für leichten Ein- und Ausbau; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
Kombigeräte aus Fehler-strom-/ Leitungsschutzschalter (RCBO) plus Fehlerlichtbogenerkennung. Der RCBO, auch als FI-/LS-Kombination bekannt, entspricht den Vorgaben der EN 61009 und schützt in bewährter Art vor Fehlerströmen (Personenschutz), Kurzschlüssen und Überlastungen (Anlagenschutz).
Diese Funktionen ist um ein Zusatzmodul erweitert, das auch Schutz vor Fehlerlichtbögen bietet. Es erfasst hochfrequente Fehlerlichtbögen gemäß den Anforderungen der DIN EN 62606.
Die Vorteile kurz im Überblick:
» Fehlerstrom-, Leitungsschutz und Fehlerlichtbogenabschaltung in einem Gerät
integrierter Überspannungsschutz (> 270 V) kompakte Bauform in schmalen drei Teilungseinheiten
separate Anzeigen für das jeweilige Schutzorgan
AFD-Fehlerursache wird durch LED-Blinkcode angezeigt
AFD-Fehlerursache wird gespeichert und kann wiederholt abgelesen werden
Leitungsschutz verfügbar in B- und C-Charakteristik
Fehlerstromschutz vom Typ A und Typ A KV (kurzzeitverzögert)
Minderung der Brandgefahr in festen Installationen Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen; zweipolig; Neutralleiterposition variabel; AFDD nach IEC/EN-62606; RCBO nach IEC/EN-61009; durchgehende Selbstüberwachung der AFD-Unit; netzspannungsunabhängige Auslösung der FI- und LS-Funktionen; Anzeige AFDD-Auslösegrund; Kontaktstellungsanzeige; Fehlerstromausgelöstanzeige; kompakte Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; Zugbügelklemmen mit Hintersteckschutz; tristabile Rastschieber für leichten Ein- und Ausbau; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 2 |
Verpackungseinheit | 1 |
Verpackungseinheit | 40 |
Gewicht | 0,28 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363010 |
Frequenz | 50 Hz |
Einbautiefe | 70 mm |
Bemessungsstrom | 10 A |
Bemessungsspannung | 240 V |
Auslösecharakteristik | C |
Bemessungsfehlerstrom | 0.03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Bemessungsschaltstrom Zusatzeinrichtung | 10 A |
Bemessungsspannung Zusatzeinrichtung | 240 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
Bemessungsabschaltvermögen nach EN 61009 | 10 kA |
Kurzbeschreibung | Doepke Brandschutzschalter 2p, 10 A, 0.03 A, C-Char, Typ A |
