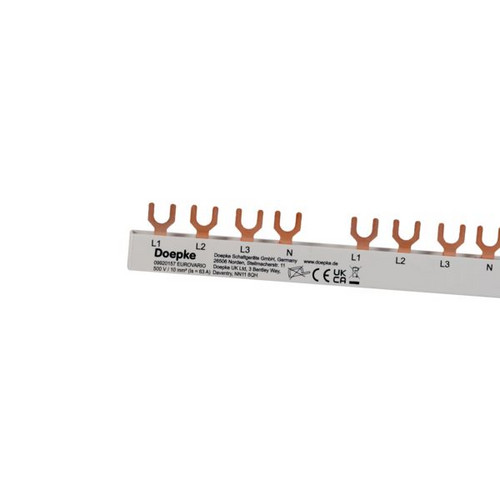

02442238 DOEPKE BG4.2.10 Phasenschiene 4pol.10mm²,8.5TE
BG4.2.10
4014712269774
09920157
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell. gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von FI/LS-Kombinationen DRCBO 4 B+ und B auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in zwei- und vierpoliger Ausführung erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: Eurovario-System Phasenschiene in Gabelbauform mit einer festen Anzahl an Teilungseinheiten; diese Schienen sind nicht zum Ablängen geeignet; Montageart: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden verwendet für Fehlerstromschutzschalter mit Überstromschutz (FI/LS-Kombination) der Baureihe DRCBO 4 Typ B und B+ in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen. Hinweise: Berührungsschutz nur bei Verwendung von Berührschutzkappen "EV-S BS" für nicht verwendete Anschlüsse. Bei Mitteneinspeisung kann ein höherer Strom eingespeist werden. Maximaler Einspeisestrom Ie > Schienenstrom Is. Siehe Diagramm.
Merkmale
Länge | 152 mm |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 0,06 |
Isoliert | ja |
Anzahl der Phasen | 3 |
Querschnitt | 10 mm² |
Bemessungsdauerstrom Iu | 63 A |
Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
Bemessungsstoßspannung | 4.5 kV |
Ausführung des elektrischen Anschlusses | Gabel |
Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
Geeignet für Geräte mit N-Leiter | ja |
Geeignet für Anzahl Geräte | 2 |
Max. Bemessungsbetriebsspannung Ue | 480 V |
Teilungsmaß | 17.8 mm |
Breite in Teilungseinheiten | 8.5 |
Farbe | grau |
Kupferzahl | 6 /100st |
Kupfer-Basis | 150,00 EUR/100kg |
Kurzbeschreibung | Doepke Gabelsammelschiene 4p, 8.5 TE, 63 A, für DRCBO 4 Typ B/B+ |
