Artikelbild
Abbildung ähnlich
DOEPKE

01452182

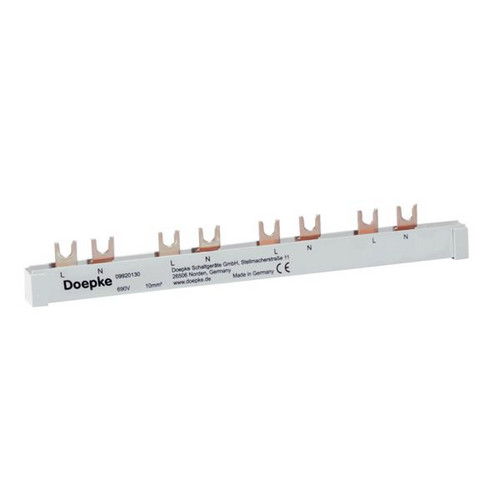

DOEPKE B G12TE-1/N/S-10 Phasenschiene 2p 12TE

B G12TE-1/N/S-10 4014712239500 09920130
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.

Merkmale

Länge 202 mm
Polzahl 2
Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,07
Gewichtseinheit KG
Gewichtbezugsmenge 1
Anzahl der Phasen 1
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 4
Max. Bemessungsbetriebsspannung Ue 500 V
Teilungsmaß 17.8 mm
Kupferzahl 7 /100st
Kupfer-Basis 150,00 EUR/100kg
Breite in Teilungseinheiten 12
Farbe grau
Kurzbeschreibung Gabelsammelschiene 2p, 12 TE, 63A, 500V (AC), ((L, N, S) x 4)
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09920130_dbl_de.pdf (646.57 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
