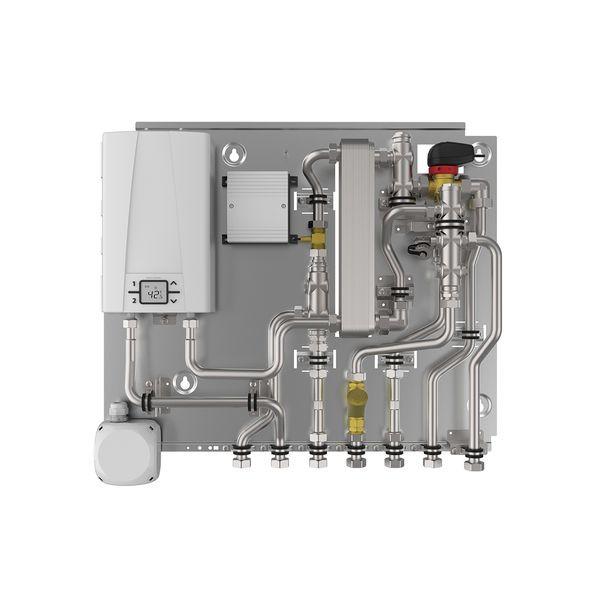

DIMPLEX Wassererwärmungsstation TWES HY2

Speziell für niedrige Vorlauftemperaturen geeignetes Hydraulikmodul mit hoher Zapfleistung und integriertem Durchlauferhitzer (12 l/min Zapfleistung) für die hygienische Warmwasserbereitung in Gebäuden. Ideal geeignet für Gebäude mit Flächenheizungen und Niedertemperaturheizungen. Der Durchlauferhitzer erhöht die Wassertemperatur und das thermische Modul garantiert eine permanente Vorlauf- und konstante Zapftemperatur durch eine integrierte Regelungseinheit, Warmwassertemperatur individuell einstellbar, Komfortschaltung für Warmspülen der Heizungsseite. Modular aufgebaut mit Einbauplatz für einen Wärmezähler mit der Option diese mittels Erweiterungsmodulen zur Wohnungsstation zu erweitern. Montage wahlweise in einen Auf- oder Unterputzschrank möglich. Heizungsseite: Verrohrung Edelstahl 1.4301 Plattenwärmeübertrager edelstahlgelötet (HY1 = 20 Platten, HY2 = 44 Platten) Umschaltventil Trinkwasser/Heizung Einbauplatz für Wärmezähler (G ¾“AG - 110 mm) Einbaustück für Fühler (Ø 5 mm - 5,2 mm) Schmutzfänger im Vorlauf Warmhaltemodul Anschluss Primär- und Sekundärseite Heizung G ¾“ Überwurfmutter Max. Betriebstemperatur 45 °C, max. Betriebsdruck 4 bar Warmwasserseite: Verrohrung Edelstahl 1.4401 (lebensmittelecht) Volumenstromsensor Einbauplatz für Wasserzähler (G ¾“AG - 110 mm) Anschluss Warmwasser G ¾“ Überwurf Max. Zapftemperatur 60 °C, max. Betriebsdruck 10 bar Durchlauferhitzer 13,5 kW max. (10 bar Nennüberdruck, Durchfluss 2,0 - 15 l/min, 20 - 60 °C Einstellbereich, IP 25) Elektrischer Anschluss Modul: 1/N/PE, ~230V, 50Hz Elektrischer Anschluss Durchlauferhitzer: 3/PE, ~ 400V, 50Hz
