66401256 DIMPLEX WWM 50 Modul
WWM 50
4015627364257
364250
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

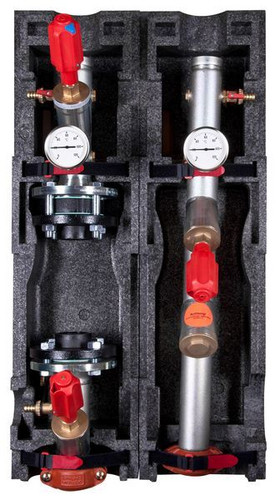

Kombinierbare Baugruppe DN 50 mit Isolierschalen zum Anschluss eines ungemischten Heizkreises bzw. einer Warmwasser- oder Schwimmbadbereitung. Einsetzbar für einen Heizwasserdurchfluss bis max. 7,5 m3/h. Bestehend aus drei Absperrventilen, integrierte Schwerkraftbremse, zwei Thermometern, drei KFE-Kugelhähnen, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 2-teilige Dämmschalen, Einbaumöglichkeit für Umwälzpumpe, Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm; Victaulic-Schellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).
Kombinierbare Baugruppe DN 50 mit Isolierschalen zum Anschluss eines ungemischten Heizkreises bzw. einer Warmwasser- oder Schwimmbadbereitung. Einsetzbar für einen Heizwasserdurchfluss bis max. 12 m³/h (empfohlener Heizwasserdurchfluss 8 m³/h) . Bestehend aus drei Absperrventilen, integrierte Schwerkraftbremse, zwei Thermometern, drei KFE-Kugelhähnen, Schmutzfänger, Verrohrungs- und Verbindungsteilen (Achsabstand 250 mm), 2-teilige Dämmschalen, Einbaumöglichkeit für Umwälzpumpe, Pumpenmass 280 mm mit Flansch und Ausgleichsstücken zum Einbau einer Gewindepumpe (Nennweite DN 32 - Stichmass 180 mm; Victaulic-Schellen zum Anschluss an den Verteilerbalken VTB 50 beiliegend. (Pumpe und Anschlussverschraubungen (VCC 50) für den Heizkreis nicht im Lieferumfang).
Merkmale
Breite | 500 mm |
Verpackungseinheit | 100 |
Gewicht | 14,2 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 84189990 |
Ausführung | ungemischter Heizkreis |
Höhe | 920 mm |
Tiefe | 350 mm |
Mit Wärmedämmung | ja |
Auslaufhahn | ja |
Mit Thermometer | ja |
Glykolgeeignet | ja |
Mediumtemperatur | 5 - 95 °C |
Nenndurchmesser primär | DN 50 |
Pumpenanschluss | Innengewinde (metrisch) |
Größe Pumpenanschluss | 2 Zoll (50) |
Mit Pumpenkugelhahn | ja |
Verteilerbalken erweiterbar | ja |
Anzeigebereich Thermometer | 0 - 120 °C |
Geeignet für Ethanol | ja |
Einbaulänge der Pumpe | 180 mm |
Strömungsrichtung | rechts |
Material Mantel | Kunststoff |
Wandaufstellung | ja |
Max. Arbeitsdruck | 10 bar |
Sekundärer Anschluss | sonstige |
Nenndurchmesser sekundär | DN 50 |
Mit Wandbefestigungsbügel | ja |
Primärer Anschluss | sonstige |
Mit Absperrventil | ja |
Werkstoff Armaturen | rostfreier Stahl |
Werkstoff Verrohrung | rostfreier Stahl |
Geeignet für Heizung | ja |
Mit Rückschlagklappe | ja |
Kurzbeschreibung | Warmwassermodul / Modul ungemischter Heizkreis |
Anhänge
Datei
(pdb_neutral_MG_WWM50undMMH50_fd9105_dtgbfr.pdf, 1.4 MB)
