Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 99 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

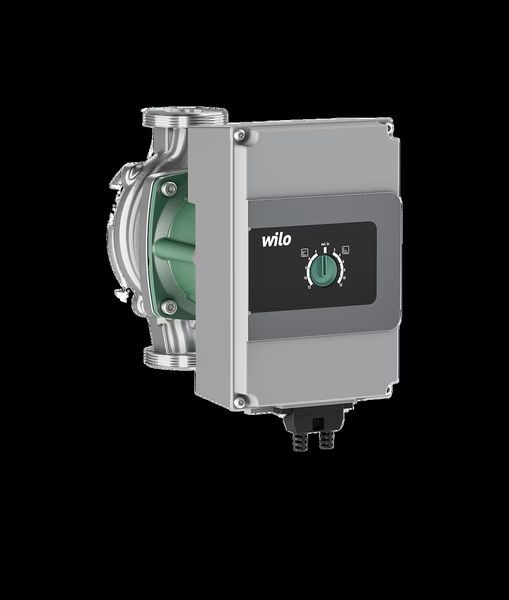

Hocheffizienz Nassläuferpumpe mit integrierter thermisch entkoppelter elektronischer Leistungsregelung. Einsetzbar in Heizungssystemen sowie in Solekreisläufen von Wärmepumpen, Temperaturbereich des Fördermediums -10°C bis +110°C, Einsatztemperaturbereich -10°C bis +40°C. Regelungsarten zur optimalen Lastanpassung über Bedienknopf vorwählbar: Interne Regelung über Differenzdruck konstant (?p-c) bzw. variabel (?p-v) und externe Drehzahlverstellung mittels Pulsweitenmodulation (PWM). Stichmaß 180 mm, inkl. Netz- und Steuerkabel (Länge 1,5 m); Anschlussspannung: 1/N/PE ~230 V, 50 Hz. Förderhöhe max. 12 m, Volumenstrom max. 10 m3/h (z.B. 8,5 m bei einem Volumenstrom von 7 m3/h) Relais zur Entkopplung von Steuer- und Lastkreis, inkl. Relaissockel und Haltebügel im Lieferumfang.
Merkmale
| Schutzart (IP) | IPX4D |
| Verpackungseinheit | 99 |
| Gewicht | 6,8 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Nennstrom | 1.33 A |
| Anzahl der Phasen | 1 |
| Kabellänge | 1.5 m |
| Max. Fördervolumen | 11 m³/h |
| Max. Förderhöhe | 12 m |
| Drehzahl | 4800 1/min |
| Umgebungstemperatur | 0 - 40 °C |
| Potenzialfreier Schaltkontakt | ja |
| Elektrischer Anschluss | Kabel |
| Bemessungsspannung | 215 - 240 V |
| Einbaulänge | 180 mm |
| Frequenz | 50 Hz |
| Werkstoff des Gebläserads/Laufrads | Polypropylen (PP) |
| Aufgenommene Motorleistung (P1) | 0.3 kW |
| Volumenstrom (BEP) | 5 m³/h |
| Förderhöhe bei Volumenstrom (BEP) | 110 kPa |
| Anschlussstandard Einlassseite | sonstige |
| Anschlussstandard Auslassseite | sonstige |
| Kommunikation | eingebaut und vorbereitet |
| Schnittstelle Pulse Width Modulation (PWM) | ja |
| Schnittstelle Impulszähler (Pulse counter) | ja |
| Art der Drehzahlregelung | in festen Schritten geregelt |
| Drehzahlregelung Motor | eingebaut |
| Max. Arbeitsdruck | 10 bar |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Pumpenschaltung | sonstige |
| Isolationsklasse nach IEC | F |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 20 (GJL-200) |
| Mediumtemperatur (Dauerbetrieb) | -20 - 110 °C |
| Werkstoffgüte Gebläserad/Laufrad | PP-S |
| Anschluss Einlassseite | Außengewinde (metrisch) |
| Durchmesser, Anschluss Einlassseite | 2 Zoll (50) |
| Nenndurchmesser, Anschluss Auslassseite | 2 Zoll (50) |
| Anschluss Auslassseite | Außengewinde (metrisch) |
| Energieeffizienzindex (EEI) | 0.2 |
| Druckstufe Flanschanschluss Einlass | PN 10 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| Kurzbeschreibung | Hocheffizienz Nassläuferpumpe, selbstregelnd mit PWM-Signal |
| eClass 11.0 - Klasse | 36419090 |
| UNSPSC 14.0801 - Klasse | 40151500 |
Angaben zur Marke
DIMPLEX
