Beschreibung

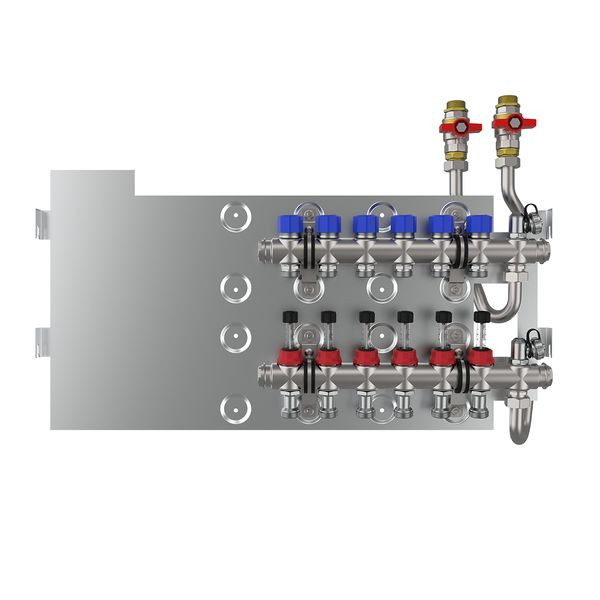

Verteiler aus Edelstahl 1.4301 zur Erweiterung der Trinkwassererwärmungsmodule auf wahlweise 4 bis max. 9 Heiz- oder Kühlkreise für Vor- und Rücklauf. Alle Verteil- und Anschlusskomponenten auf einem Blech vormontiert, dadurch einfacher Anschluss und Einbau in das Schrankmodul (UPG L / APG L) möglich. Verteilerbalken bestehend aus: Durchflussanzeiger 0-3 l/min im Vorlaufverteiler zum hydraulischen Abgleich jedes einzelnen Heizkreises, Absperr- und regulierbarer Durchfluss für jeden Wand- oder Fußbodenheizungskreis im Rücklaufverteiler mit Thermostatventileinsätzen M30x1,5 für die Aufnahme von Stell- bzw. Regelantrieben, Spül-, Füll-, Entleerungsventile und Absperrkugelhähne G ¾“ AG im Vor- und Rücklauf, schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen. Anschlussnennweite Heiz- bzw. Kühlkreise G ¾“AG, max. Betriebsdruck 4 bar.
Merkmale
| Breite | 691 mm |
| Verpackungseinheit | 99 |
| Gewicht | 5,98 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Einbau |
| Ausführung | Verteiler/Sammler |
| Höhe | 372 mm |
| Tiefe | 76 mm |
| Form | Durchgang mit geraden Abzweigen |
| Oberfläche | unbehandelt |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Mit Entlüftung | ja |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Werkstoff | rostfreier Stahl |
| Mit Füll- und Entleerungshahn | ja |
| Glykolgeeignet | ja |
| Anzahl der Abzweige | 6 |
| Mit Befestigungsmaterial | ja |
| Länge Verteiler | 392 mm |
| Venturidüse | ohne |
| Geeignet für Ethanol | ja |
| Druckstufe Artikel | PN 4 |
| Max. Mediumtemperatur (Dauerbetrieb) | 45 °C |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Länge Anschluss 1 | 472 mm |
| Länge Anschluss 2 | 230 mm |
| Arbeitslänge Anschluss 1 | 100 mm |
| Arbeitslänge Anschluss 2 | 100 mm |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Geeignet für Trinkwasser | ja |
| Geeignet für Heizungswasser | ja |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Arbeitslänge Verteiler | 342 mm |
| Abstand zwischen den Abzweigungen | 50 mm |
| Mit Absperrventil | ja |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Geeignet für Kühlwasser | ja |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Kurzbeschreibung | Verteiler Heizkreis 6-fach für TWES (HY)(+) |
| eClass 11.0 - Klasse | 22391090 |
| UNSPSC 14.0801 - Klasse | 40101800 |
Angaben zur Marke
DIMPLEX
