66400611 DIMPLEX DDV 32 Baugruppe
DDV 32
4015627348455
348450
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

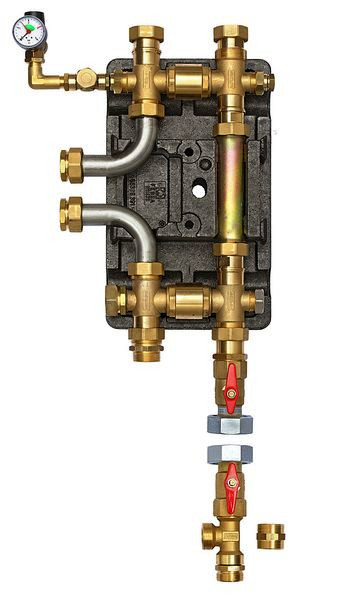

Kombinierbare Baugruppe mit Isolierschalen
zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher (über beliegendes T-Stück) und Heizsystem. Bestehend aus 2 Absperrhähnen, 2 Bypassleitungen mit Rückflussverhinderer (Ansprechdruck 2000 Pa), Sicherheitsbaugruppe mit Manometer und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, DN 25 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwasserdurchfluss bis (DDV25 - 2,0 m3/h( (DDV32 - 2,5m3/h) und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihen-Pufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Heizungsumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe. Kombinierbare Baugruppe mit Isolierschalen zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher (über beiliegendes T-Stück) und Heizsystem. Bestehend aus 2 Absperrhähnen, 2 Bypassleitungen mit Rückflussverhinderer (Ansprechdruck 2000 Pa), Sicherheitsbaugruppe mit Manometer und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, DN 32 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwasserdurchfluss bis 2,5 m³/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihen-Pufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe.
zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher (über beliegendes T-Stück) und Heizsystem. Bestehend aus 2 Absperrhähnen, 2 Bypassleitungen mit Rückflussverhinderer (Ansprechdruck 2000 Pa), Sicherheitsbaugruppe mit Manometer und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, DN 25 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwasserdurchfluss bis (DDV25 - 2,0 m3/h( (DDV32 - 2,5m3/h) und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihen-Pufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Heizungsumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe. Kombinierbare Baugruppe mit Isolierschalen zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher (über beiliegendes T-Stück) und Heizsystem. Bestehend aus 2 Absperrhähnen, 2 Bypassleitungen mit Rückflussverhinderer (Ansprechdruck 2000 Pa), Sicherheitsbaugruppe mit Manometer und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, DN 32 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwasserdurchfluss bis 2,5 m³/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihen-Pufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe.
Merkmale
Breite | 340 mm |
Verpackungseinheit | 100 |
Statistische Warennummer | 73089059 |
Ausführung | sonstige |
Höhe | 540 mm |
Tiefe | 275 mm |
Mit Wärmedämmung | ja |
Mit Sicherheitsventil | ja |
Mit Manometer | ja |
Glykolgeeignet | ja |
Mit Anschluss Ausdehnungsgefäß | ja |
Mediumtemperatur | 5 - 95 °C |
Nenndurchmesser primär | 1 1/2 Zoll (40) |
Mit Anschluss Temperaturfühler | ja |
Pumpenanschluss | Innengewinde (metrisch) |
Größe Pumpenanschluss | 2 Zoll (50) |
Mit Pumpenkugelhahn | ja |
Verteilerbalken erweiterbar | ja |
Geeignet für Ethanol | ja |
Strömungsrichtung | links |
Material Mantel | Kunststoff |
Wandaufstellung | ja |
Max. Arbeitsdruck | 6 bar |
Sekundärer Anschluss | Innengewinde (metrisch) |
Nenndurchmesser sekundär | 2 Zoll (50) |
Mit Wandbefestigungsbügel | ja |
Primärer Anschluss | Innengewinde (metrisch) |
Mit Absperrventil | ja |
Werkstoff Armaturen | Messing |
Werkstoff Verrohrung | rostfreier Stahl |
Geeignet für Heizung | ja |
Geeignet für Kühlen | ja |
Mit Rückschlagklappe | ja |
Kurzbeschreibung | Doppelt Differenzdruckloser Verteiler |
Anhänge
Datei
(pdb_neutral_ddv2532_fd9101_degbfr.pdf, 1.36 MB)
