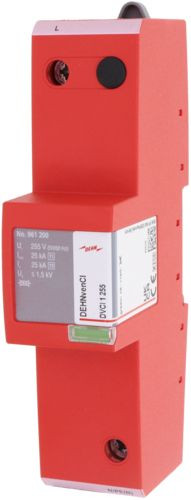

Abbildung ähnlich
01226747 DEHN DVCI 1 255 Kombiableiter Typ 1 DEHNvenCI
DVCI 1 255
4013364145108
961200
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNvenCl®
einpolig, mit integrierter Ableitervorsicherung, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen OA-2
Ableiter Typ 1 nach EN 61643-11
Kombi-Ableiter auf Funkenstreckenbasis mit integrierter Ableitervorsicherung, Energetisch koordiniert innerhalb der Red/Line-Produktfamilie, tiefer Schutzpegel UP < 1,5 kV (inkl. Vorsicherung) , höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, hohes Blitzstrom-Ableitvermögen bis 25 kA (10/350), ermöglicht Endgeräteschutz, Funktions-/Defektanzeige duch Markierung im Sichtfenster, als ...FM-Variante zusätzlich mit dreipoligem Klemmsatz für Anschluss der Fernanzeige erhältlich Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
einpolig, mit integrierter Ableitervorsicherung, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen OA-2
Ableiter Typ 1 nach EN 61643-11
Kombi-Ableiter auf Funkenstreckenbasis mit integrierter Ableitervorsicherung, Energetisch koordiniert innerhalb der Red/Line-Produktfamilie, tiefer Schutzpegel UP < 1,5 kV (inkl. Vorsicherung) , höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, hohes Blitzstrom-Ableitvermögen bis 25 kA (10/350), ermöglicht Endgeräteschutz, Funktions-/Defektanzeige duch Markierung im Sichtfenster, als ...FM-Variante zusätzlich mit dreipoligem Klemmsatz für Anschluss der Fernanzeige erhältlich Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 1 |
| Verpackungseinheit | 1 |
| Gewicht | 0,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 25 kA |
| Baugröße | 2 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 50 kA |
| Integrierte Vorsicherung | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Spezifische Energie (W/R) | 156.25 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombiableiter Typ 1 + Typ 2 DEHNvenCI 1-polig 255V AC mit Vorsicherung |
