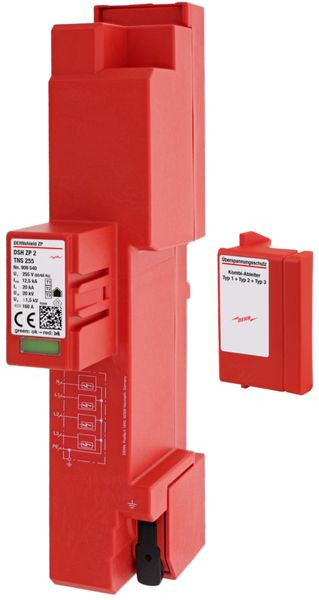

Artikelbild
Abbildung ähnlich
DEHN

01271831
DEHN DSH ZP 2 TNS 255 Kombiableiter Typ1+2

DSH ZP 2 TNS 255 4013364424784 909540
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-S-Systeme (4+0-Schaltung); komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.

Merkmale

Schutzart (IP) IP30
Polzahl 4
Verpackungseinheit 1
Gewicht 0,49
Blitzstoßstrom (10/350 µs) 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2 und 3
Signalisierung am Gerät optisch
Montageart Sammelschiene
Folgestromlöschfähigkeit 25 kA
Schutzpegel N-PE 1.5 kV
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Schutzpegel L-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 mm²
Spezifische Energie (W/R) 39.06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Spannungsschaltende Funkenstreckentechnologie ja
Kurzbeschreibung Kombi-Ableiter Typ1+2+3 DEHNshield ZP 2 für TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3015581.pdf (982.11 KB)
icon
Datei
pdb_14017492_14017530.pdf (156.22 KB)
icon
Datei
pdb_14017492_40086349.pdf (42.39 KB)
icon
Datei
pdb_14017492_40086400.pdf (30.59 KB)
