Abbildung ähnlich

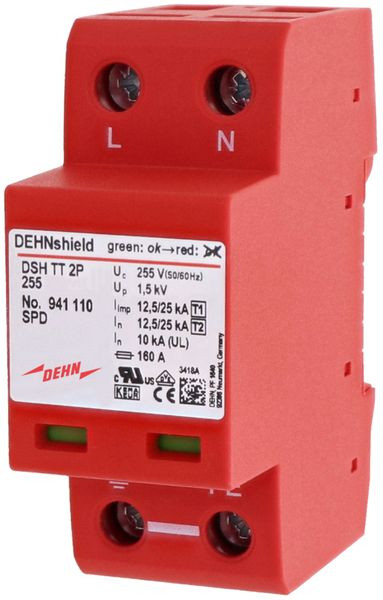

01221513 DEHN DSH TT 2P 255 Kombiableiter DEHNshield
DSH TT 2P 255
4013364137899
941110
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNshield®
mehrpoliger, anwendungsoptimierter Kombi-Ableiter, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2. Ableiter Typ 1 nach EN 61643-11,
anschlussfertiger, anwendungsoptimierter Kombi-Ableiter auf Funkenstreckenbasis, platzsparrend einsetzbar in kompakten und einfach ausgestatteten Elektroinstallationen mit reduzierten technischen Anforderungen, zum Schutz von Wohngebäuden und zum Einsatz in Speziellen Anwendungen, ermöglicht Endgeräteschutz, Ableitervermögen bis 50KA (10/350), Funktions-/Defektanzeige durch Markierung im Sichtfenster
DEHNshield® DSH TT 2P
anschlussfertiger anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme (Schaltungsvariante 1+1).
anschlussfertiger anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme (Schaltungsvariante 1+1). Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
mehrpoliger, anwendungsoptimierter Kombi-Ableiter, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2. Ableiter Typ 1 nach EN 61643-11,
anschlussfertiger, anwendungsoptimierter Kombi-Ableiter auf Funkenstreckenbasis, platzsparrend einsetzbar in kompakten und einfach ausgestatteten Elektroinstallationen mit reduzierten technischen Anforderungen, zum Schutz von Wohngebäuden und zum Einsatz in Speziellen Anwendungen, ermöglicht Endgeräteschutz, Ableitervermögen bis 50KA (10/350), Funktions-/Defektanzeige durch Markierung im Sichtfenster
DEHNshield® DSH TT 2P
anschlussfertiger anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme (Schaltungsvariante 1+1).
anschlussfertiger anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme (Schaltungsvariante 1+1). Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 25 kA |
| Baugröße | 2 TE |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Spezifische Energie (W/R) | 156.25 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme |
