Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

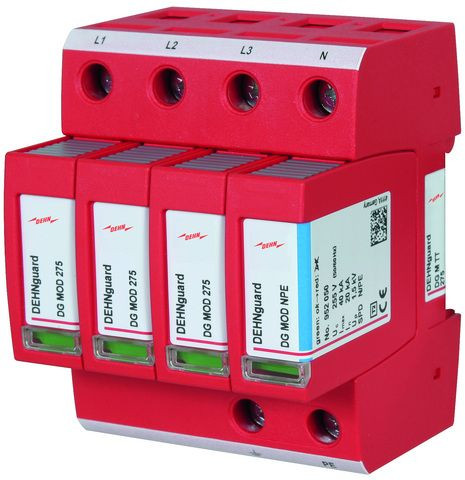

DEHNguard® modular
komplette, 4-polige Schaltung für TT- Systeme mit 230/400 V / 50 Hz – Nennspannung (Schaltungsvariante “3+1”) Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“
komplette, 4-polige Schaltung für TT- Systeme mit 230/400 V / 50 Hz – Nennspannung (Schaltungsvariante “3+1”) Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNguard M 4-polig für TT- und TN-S-Systeme |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
