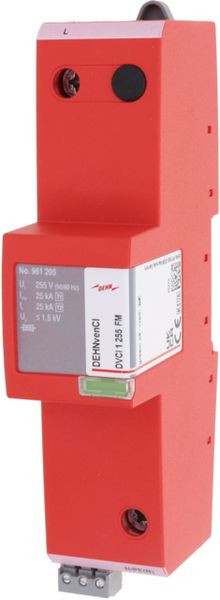

Artikelbild
Abbildung ähnlich
DEHN

01226748
DEHN 961205 DVCI 1 255 FM Kombiableiter Typ1

DVCI 1 255 FM 4013364145115 961205
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNvenCl®
einpolig, mit integrierter Ableitervorsicherung, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen OA-2
Ableiter Typ 1 nach EN 61643-11
Kombi-Ableiter auf Funkenstreckenbasis mit integrierter Ableitervorsicherung, Energetisch koordiniert innerhalb der Red/Line-Produktfamilie, tiefer Schutzpegel UP < 1,5 kV (inkl. Vorsicherung) , höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, hohes Blitzstrom-Ableitvermögen bis 25 kA (10/350), ermöglicht Endgeräteschutz, Funktions-/Defektanzeige duch Markierung im Sichtfenster, als ...FM-Variante zusätzlich mit dreipoligem Klemmsatz für Anschluss der Fernanzeige erhältlich Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP) IP20
Polzahl 1
Verpackungseinheit 1
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Blitzstoßstrom (10/350 µs) 25 kA
Baugröße 2 TE
Schutzpegel 1.5 kV
Fernsignalisierung ja
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2
Signalisierung am Gerät optisch
Montageart Hutschiene TH35
Folgestromlöschfähigkeit 50 kA
Integrierte Vorsicherung ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 35 mm²
Spezifische Energie (W/R) 156.25 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN ja
Netzform TN-C ja
Netzform TN-S ja
Netzform TT ja
Netzform TN-C-S ja
Spannungsschaltende Funkenstreckentechnologie ja
Kurzbeschreibung Kombiableiter Typ 1 + Typ 2 DEHNvenCI 1-polig 255V AC mit Vorsicherung
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3012453.pdf (654.55 KB)
icon
Datei
pdb_13938158_13938182.pdf (147.77 KB)
icon
Datei
pdb_13938158_39923554.pdf (24.11 KB)
icon
Datei
pdb_13938158_39923555.pdf (36.81 KB)
