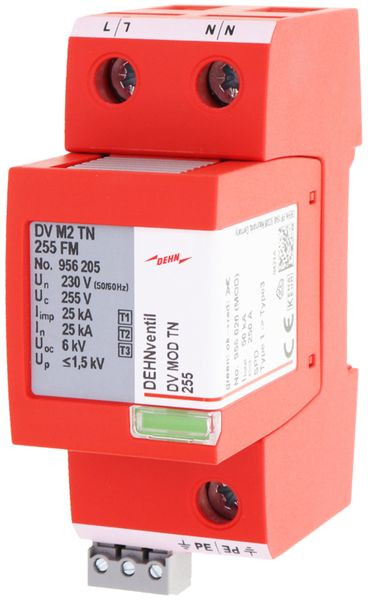

Abbildung ähnlich

02209968
DEHN 956205 DV M2 TN 255 FM Kombi-Ableiter

Lieferanten-Type: 956205 EAN: 4013364510579 Lieferanten-Artikel-Nr.: 956205

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2.

Merkmale

Schutzart (IP)	IP20
Polzahl	2
Verpackungseinheit	1
Gewicht	0,27
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Montageart	Hutschiene TH35
Baugröße	2 TE
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Signalisierung am Gerät	optisch
Schutzpegel N-PE	1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Netzform TN	ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Kurzbeschreibung	Kombi-Ableiter Typ1+2+3 DEHNventil M2 fuer einphasige TN-Systeme mit FM
Blitzstoßstrom (10/350 µs)	50 kA
Fernsignalisierung	ja
Folgestromlöschfähigkeit	50 kA
Prüfklasse	Typ 1 und 2 und 3
Spezifische Energie (W/R)	625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Schutzpegel L-PE	1.5 kV
Spannungsschaltende Funkenstreckentechnologie	ja
eClass 11.0 - Klasse	27130808
UNSPSC 14.0801 - Klasse	39121613
