Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

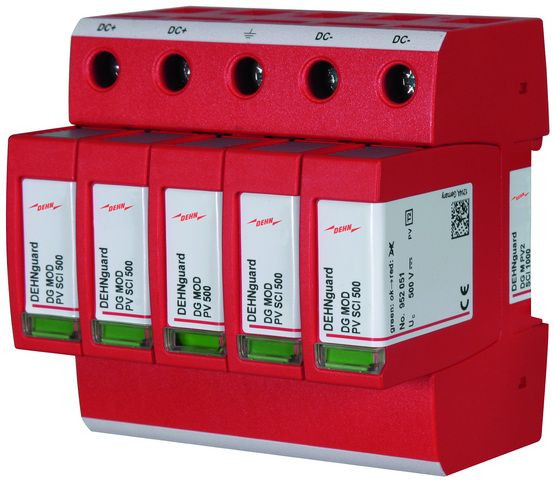

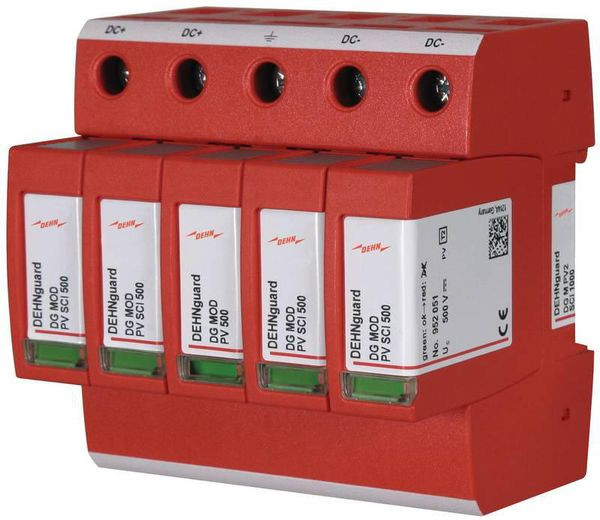

Mehrpoliger Überspannungsableiter DEHNguard M PV2 SCI, Typ 2 nach EN 61643-31 zum Schutz von 2 MPP-Eingängen. Die dreistufige DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen, mit kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Montageart | Hutschiene TH35 |
| Baugröße | 5 TE |
| Schutzpegel | 4 kV |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Max. PV-Spannung | 1000 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform DC | ja |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1000V DC |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
