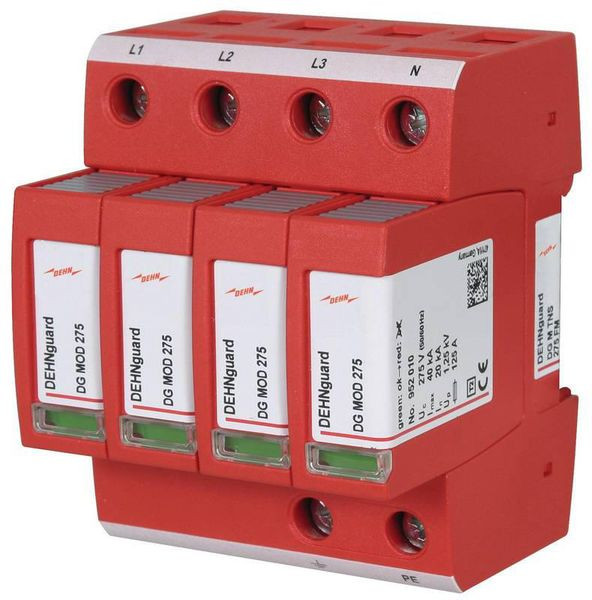

Artikelbild
Abbildung ähnlich
DEHN

01299975
DEHN 952405 DG M TNS 275 FM ÜS-Ableiter

DG M TNS 275 FM 4013364108462 952405
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNguard® modular
komplette, 4-polige Schaltung für TN-S-Systeme mit 230/400 V / 50 Hz – Nennspannung Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Mit Fernmeldekontakt ja
Baugröße 4 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 4
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN-S ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Ausführung mit Fernmeldekontakt
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard M 4-polig für TN-S-Systeme
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613
