Beschreibung

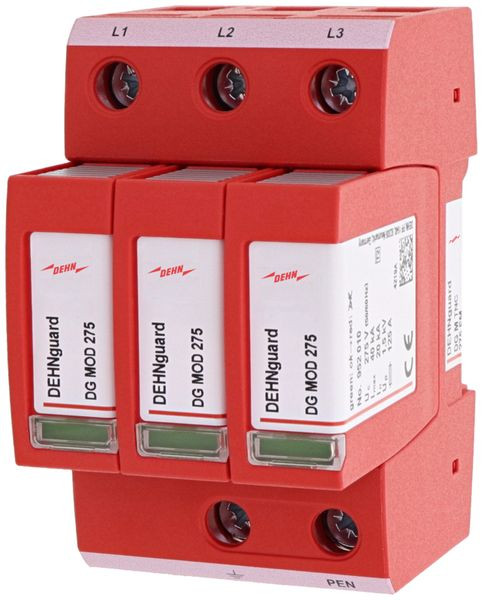

DEHNguard® modular
mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher,
Ableiter Typ 2 nach EN 61643-11
anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette, 3-polige Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“
mehrpoliger, modularer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher,
Ableiter Typ 2 nach EN 61643-11
anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette, 3-polige Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Ableiter Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodul, hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken, hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,33 |
| Statistische Warennummer | 85363030 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Baugröße | 3 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 3 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-C | ja |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Ausführung | mit Fernmeldekontakt |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNguard M 3-polig für TN-C-Systeme |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
