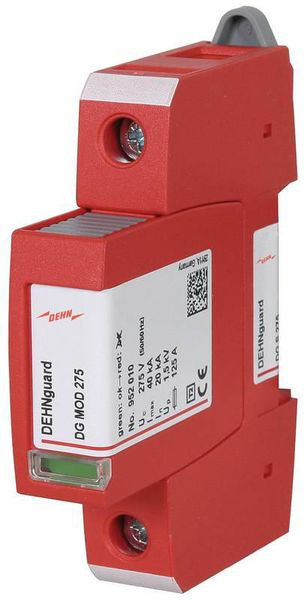

Artikelbild
Abbildung ähnlich
DEHN

01299964
DEHN 952070 DG S 275 ÜS-Ableiter DEHNguard S

DG S 275 4013364108493 952070
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNguard® S
einpoliger, teilbarer Überspannungs-Ableiter im funktionalen Ableiterdesign, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher,
Ableiter Typ 2 nach EN 61643-11
universell einsetzbarer Überspannungs-Ableiter, bestehend aus Basiselement und gestecktem Schutzbaustein, hohes Ableitvermögen durch leistungsfähigen Zinkoxidvaristor, hohe Geräte-Sicherheit durch Ableiterüberwachung Thermo-Dynamik-Control, energetisch koordiniert innerhalb der Red/Line-Produktfamilie, Funktions-/Defektanzeige durch Markierung im Sichtfenster, schmale Bauform (Modulbauweise) nach DIN 43880, Multifunktions-Anschlussklemmen für Leiter und Kammschienenanschluss, einfacher Schutzmodulwechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich

zweiteilig, bestehend aus Basisteil und gestecktem Schutzbaustein; optional mit potentialfreiem Fernmeldekontakt Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,13
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Baugröße 1 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Höchste Dauerspannung DC 350 V
Anzahl der Leiter (ohne Erde) 1
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN ja
Netzform TN-C ja
Netzform TN-S ja
Netzform TT ja
Netzform TN-C-S ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard S 1-polig Uc 275V AC
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3006559A.pdf (563.87 KB)
icon
Datei
pdb_13939038_13939099.pdf (172.4 KB)
icon
Datei
pdb_13939038_39926801.pdf (50 KB)
icon
Datei
pdb_13939131_39927041.pdf (42.34 KB)
