Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

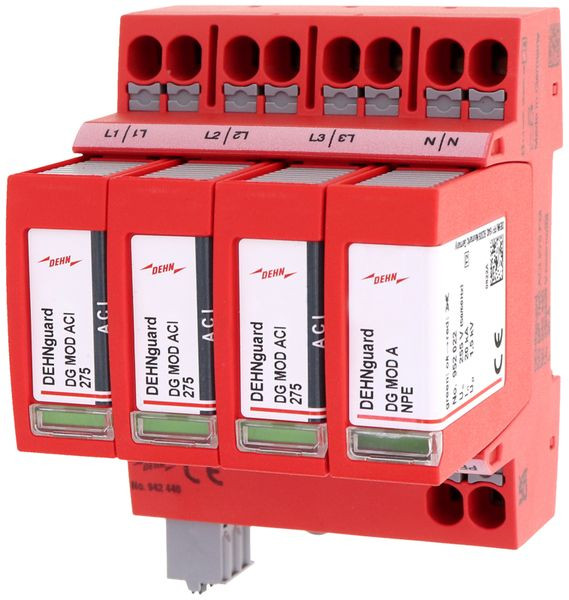

Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,38 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Integrierte Vorsicherung | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 mm² |
| Netzform TN-S | ja |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 A |
| Leckstromfrei | ja |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNguard MP 4-polig Uc 275V für TN-S-Systeme |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Länge | 188 mm |
| Breite | 52 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 960 |
| Verpackungseinheit | 30 |
| eClass 11.0 - Klasse | 27140307 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Ausführung | mit Abdeckhaube |
| Höhe | 44.5 mm |
| Bauform | Aufbau fix |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 1 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Isolator | ja |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
| 960 ST | Menge übernehmen |
10901233
Kabel/Leitungen NYM-J 1X16 grau Trommel
10901233
TROMMEL
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M
Merkmale
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Nennspannung U | 500 V |
| Leiter-Form | rund |
| Leiter-Material | Kupfer |
| Bewehrung/Armierung | ohne |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40 °C |
| Nennspannung U0 | 300 V |
| Zul. max. Leitertemperatur | 70 °C |
| Schutzhülle | ohne |
| Leiter-Oberfläche | blank |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| AWG-Größe | 0000 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 40 mm |
| Spezifizierung Aderisolation | sonstige |
| Spezifizierung Mantelmaterial | sonstige |
| Kabelgeometrie | rund |
| Leiterwiderstand bei 20 °C | 1,15 Ohm/km |
| Identifikations-/Codierfarbe Ader | sonstige |
| Aderkennzeichnung nach HD 308 S2 | ja |
| Geeignet als Installationskabel | ja |
| eClass 11.0 - Klasse | 27060105 |
| UNSPSC 14.0801 - Klasse | 26121629 |
| Leiter-Nennquerschnitt | 16 mm² |
| Ader-Kennzeichnung | Farbe |
| Mantel-Farbe | grau |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Ader-Zahl | 1 |
| Außendurchmesser ca. | 10.0 mm |
| Mit Schutzleiter | ja |
| Gewicht | 220 kg/km |
| Kabelgewicht ca. kg/100 m | 22,00 |
Verkaufsdaten
| Mindestbestellmenge | 1 M |
| Bestellschritt | 1 M |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 30 |
| eClass 11.0 - Klasse | 27141146 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für | Flachschiene |
| Max. Leiterquerschnitt | 16 mm² |
| Breite der Klemme | 11 mm |
| Sammelschienenbreite | 11 mm |
| Sammelschienendicke | 10 mm |
| Geeignet für Bandleiteranschluss | ja |
| Geeignet für Rundleiteranschluss | ja |
| Geeignet für Sektorleiteranschluss | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 30 ST | Menge übernehmen |
01205579
KLAUKE 435/12 Aderendhülsen 6qmm isoliert vz
01205579
435/12
keine Verfügbarkeitsinformationen
auf Anfrage
je 1.000 ST
Merkmale
| Verpackungseinheit | 100 |
| eClass 11.0 - Klasse | 27400201 |
| UNSPSC 14.0801 - Klasse | 39121405 |
| Farbe | gelb |
| Hülsenlänge | 12 mm |
| Isoliert | ja |
| Oberfläche | verzinnt |
| Bauform | Standard |
| Nennquerschnitt | 6 mm² |
| Für kurzschlussfeste Leitungen | ja |
| Werkstoff | Kupfer |
| Halogenfrei | ja |
| Werkstoff der Isolation | Polypropylen (PP) |
| Gesamtlänge | 23 mm |
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Verpackungseinheiten
| 100 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 216 mm |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Höhe | 51 mm |
| eClass 11.0 - Klasse | 27142413 |
| UNSPSC 14.0801 - Klasse | 39121321 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Angaben zur Marke
DEHN
Hersteller
DEHN SE + Co.KG. Hans-Dehn-Str. 1 DE 92318 Neumarkt info@dehn.de
