Artikelbild
Abbildung ähnlich
DEHN

02206574

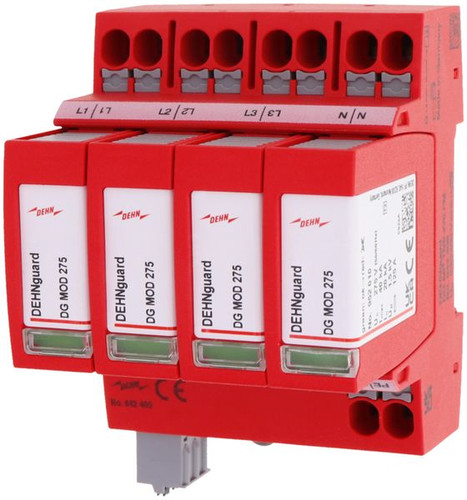

DEHN 942405 Überspannungsableiter Typ 2 TNS

942405 4013364477124 942405
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,35
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Hutschiene TH35
Mit Fernmeldekontakt ja
Anzahl der Leiter (ohne Erde) 4
Baugröße 4 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 10 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 10 mm²
Netzform TN-S ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 40 A
Kurzbeschreibung Überspannungsableiter Typ 2+3 DEHNguard MP FM 4-polig Uc 275V TN-S
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3018329.pdf (1.21 MB)
icon
Datei
pdb_13938723_13938910.pdf (254.54 KB)
icon
Datei
pdb_13938723_39926021.pdf (47.3 KB)
icon
Datei
pdb_13938723_39926022.pdf (70.6 KB)
