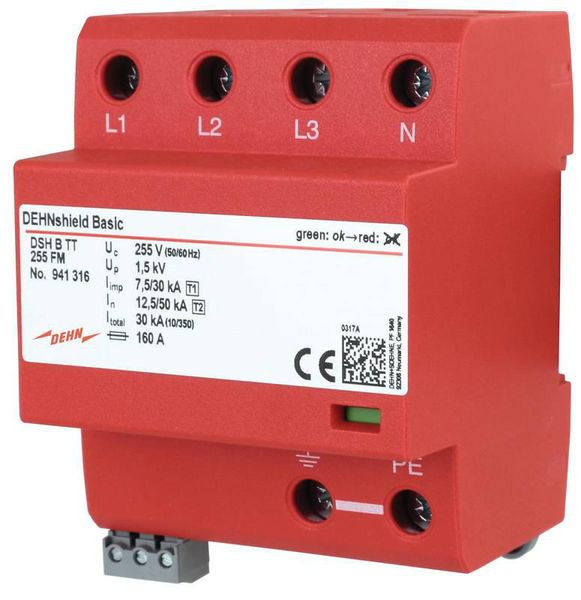

Artikelbild
Abbildung ähnlich
DEHN

01252257
DEHN 941316 DSH B TT 255 FM Kombi-Abl. T1 + 2

DSH B TT 255 FM 4013364328075 941316
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.

Merkmale

Schutzart (IP) IP20
Polzahl 4
Verpackungseinheit 1
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Blitzstoßstrom (10/350 µs) 30 kA
Baugröße 4 TE
Fernsignalisierung ja
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2
Signalisierung am Gerät optisch
Montageart Hutschiene TH35
Folgestromlöschfähigkeit 25 kA
Schutzpegel L-N 1.5 kV
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Netzform TT ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Spannungsschaltende Funkenstreckentechnologie ja
Kurzbeschreibung Anwendungsopt. Kombi-Ableiter DEHNshield B Typ1+2 f.dreiphasige TT-und TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3009119.pdf (584.84 KB)
icon
Datei
pdb_13938184_13938244.pdf (217.06 KB)
icon
Datei
pdb_13938184_39923770.pdf (124.78 KB)
icon
Datei
pdb_13938184_39923808.pdf (33.87 KB)
