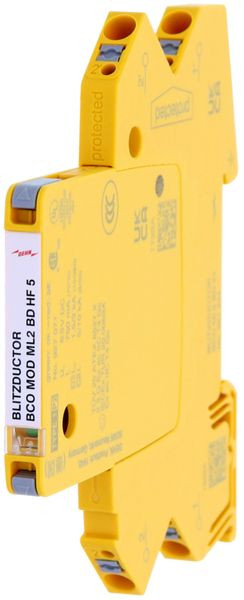

Artikelbild
Abbildung ähnlich
DEHN

02210019
DEHN 927271 BCO ML2 BD HF 5 Modularer Kombi-A

BCO ML2 BD HF 5 4013364405660 927271
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Platzsparender, modularer Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen. Mit Signaltrennung für Wartungszwecke.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 33,84
Gewichtseinheit G
Gewichtbezugsmenge 1
Montageart Hutschiene TH35
Anschluss 1 Push-in-Klemme
Blitzstoßstrom (10/350 µs) 3 kA
Anzahl der Leiter (ohne Erde) 2
Grenzfrequenz 100 MHz
Höchste Dauerspannung AC 6 V
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 0.75 A
Schutzpegel Ader/Ader 42 V
Schutzpegel Ader/Erde 600 V
Höchste Dauerspannung DC 8.5 V
Nennspannung DC 5 V
Ableiterüberwachung ja
Baubreite 6 mm
Trennmöglichkeit des Signalkreises ja
Erdung über Hutschiene
Kurzbeschreibung Modularer Kombi-Ableiter fuer 1 Doppelader BLITZDUCTORconnect mit Defektanzeige
eClass 11.0 - Klasse 27130811
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_2046_18S_0423_3018407_BCOML2_4380_GBW_0000000000000000010081421_000_00.pdf (1.31 MB)
icon
Datei
pdb_927071_271_971p.pdf (31.76 KB)
icon
Datei
pdb_9272XX_BCOML2XXX_m_D_E.pdf (75.46 KB)
icon
Datei
pdb_ds_927271_DEde.pdf (342.21 KB)
