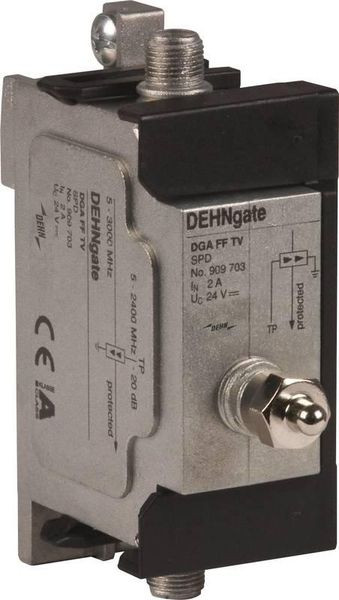

Artikelbild
Abbildung ähnlich
DEHN

01207250
DEHN 909703 Dehngate Überspannungs-Ableiter

909703 4013364085664 909703
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DGA FF TV
als Kabeladapter für koaxiale Systeme und Antennenanlagen, höchste Dauerspannung: 24V, Fequenzbereich dc 5 - 3000 MHZ Fernspeisetauglicher Überspannungsableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50 083-2. Geeignet für die platzsparende Installation in allen gängigen TV- und SAT-Anwendungen mit integriertem Messausgang zur Anlagenüberprüfung.

Merkmale

Schutzart (IP) IP30
Verpackungseinheit 1
Gewicht 0,23
Statistische Warennummer 85363090
Montageart Hutschiene TH35
Anschluss 1 F-Connector
Nennableitstoßstrom (8/20) 1.5 kA
Nennlaststrom 2 A
Höchste Dauerspannung DC 24 V
Schutzpegel Ader/Signalground 300 V
Frequenz 3000.0 - 5.0 MHz
Blitzstoßstrom (10/350 µs) 0.2 kA
Anzahl der Leiter (ohne Erde) 1
Baubreite 27 mm
Erdung über Hutschiene
Kurzbeschreibung Überspannungsableiter DEHNgate für 75 Ohm SAT- und BK-Anlagen
eClass 11.0 - Klasse 27130807
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3006897.pdf (382.24 KB)
icon
Datei
pdb_13941955_13942059.pdf (185.97 KB)
icon
Datei
pdb_13941955_39936631.pdf (60.46 KB)
icon
Datei
pdb_13941955_39936632.pdf (79.04 KB)
