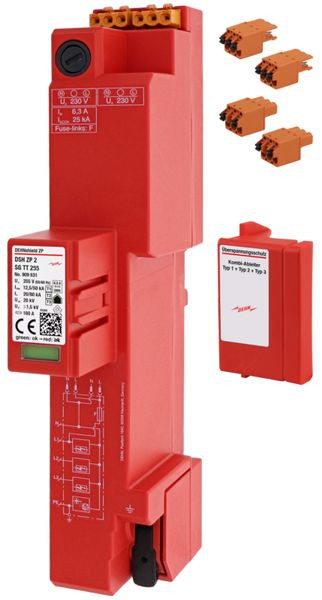

Abbildung ähnlich

01271823
DEHN 909631 DSH ZP 2 SG TT 255 Kombiabl. T1+2

Lieferanten-Type: DSH ZP 2 SG TT 255 EAN: 4013364424739 Lieferanten-Artikel-Nr.: 909631

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100; komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Merkmale

Schutzart (IP)	IP30
Polzahl	4
Verpackungseinheit	1
Gewicht	0,56
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Blitzstoßstrom (10/350 µs)	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Prüfklasse	Typ 1 und 2 und 3
Signalisierung am Gerät	optisch
Montageart	Sammelschiene
Folgestromlöschfähigkeit	25 kA
Schutzpegel L-N	1.5 kV
Schutzpegel N-PE	1.5 kV
Spezifische Energie (W/R)	39.06 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Netzform TN-S	ja
Netzform TT	ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	25 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Spannungsschaltende Funkenstreckentechnologie	ja
Überstromgeschützter Spannungsabgriff	ja
Kurzbeschreibung	Kombi-Ableiter Typ1+2+3 DEHNshield ZP 2 SG fuer TT und TN-S-Systeme
eClass 11.0 - Klasse	27130808
UNSPSC 14.0801 - Klasse	39121613
