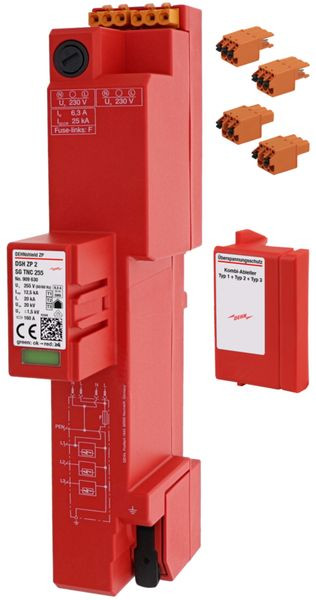

Artikelbild
Abbildung ähnlich
DEHN

01271824
DEHN 909630DSH ZP 2 SG TNC 255 Kombiabl. T1+2

DSH ZP 2 SG TNC 255 4013364424692 909630
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-C-Systeme (3+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100; komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Merkmale

Schutzart (IP) IP30
Polzahl 3
Verpackungseinheit 1
Gewicht 0,64
Gewichtseinheit KG
Gewichtbezugsmenge 1
Blitzstoßstrom (10/350 µs) 37.5 kA
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2 und 3
Signalisierung am Gerät optisch
Montageart Sammelschiene
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 39.06 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-C ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 mm²
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Spannungsschaltende Funkenstreckentechnologie ja
Überstromgeschützter Spannungsabgriff ja
Kurzbeschreibung Kombi-Ableiter Typ1+2+3 DEHNshield ZP 2 SG für TNC-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3015582.pdf (1.14 MB)
icon
Datei
pdb_14017492_14017545.pdf (174.7 KB)
icon
Datei
pdb_14017492_40086362.pdf (51.35 KB)
icon
Datei
pdb_14017492_40086465.pdf (30.42 KB)
