Abbildung ähnlich

02208040

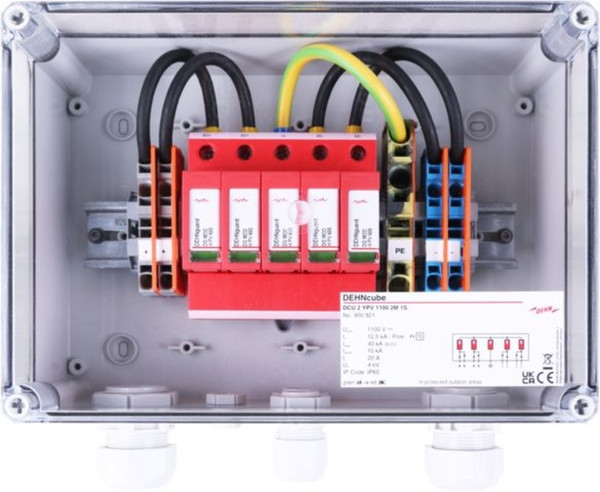

DEHN 900921 DehnCube PV Überspannungsabl.Typ2

Lieferanten-Type: 900921 EAN: 4013364492462 Lieferanten-Artikel-Nr.: 900921

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S in Schutzart IP65. Nach DIN EN IEC 61439-2 zum Schutz von zwei MPP-Eingängen und je einem String. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP)	IP65
Schlagfestigkeit	IK08
Breite	254 mm
Verpackungseinheit	1
Gewicht	1,88
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Farbe	grau
Höhe	180 mm
Tiefe	111 mm
Anzahl der Leitungseinführungen	4
Max. Ausgangsstrom	20 A
Art der Einführung	Verschraubung
Einsatztemperatur	-35 - 80 °C
Werkstoff	Kunststoff
Max. Eingangsspannung DC	1100 V
Anzahl der String-Eingänge	2
Prüfklasse Typ 2	ja
Mit Erdungsanschluss	ja
Kurzbeschreibung	GAK im Gehäuse IP65 f. PV-Anl. 2MPPT und je 1 String b. 1100V DC
Anzahl der Eingänge	4
String-Absicherung	2-polig
eClass 11.0 - Klasse	22570490
UNSPSC 14.0801 - Klasse	26131507

Anhänge

Datei

pdb_3019317.pdf (4.49 MB)

Datei

pdb_13939753_13939770.pdf (268.69 KB)

Datei

pdb_13939753_39929303.pdf (54.32 KB)

Datei

pdb_13939753_39929304.pdf (249.53 KB)
