Abbildung ähnlich

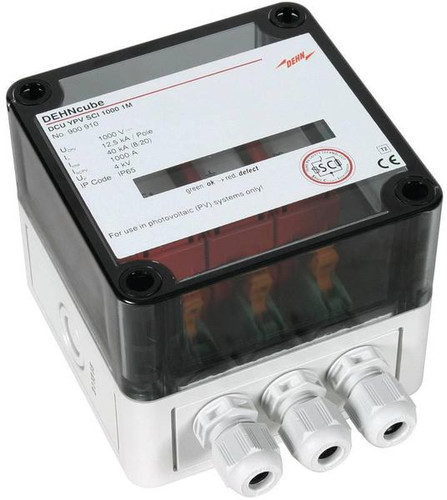

01200469 DEHN 900910 DEHNcube YPV SCI 1000 1M
900910
4013364155046
900910
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNcube® YPV SCI 1000 1M.
Dreipoliger Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1000 V in schutzart IP65.
Zum Einsatz in Blitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher.
Ableiter Typ 2 nach EN 50539-11
Anschlussfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Werkzeugloser Anschluss über Federzugklemme.
Geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712 Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
Dreipoliger Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1000 V in schutzart IP65.
Zum Einsatz in Blitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher.
Ableiter Typ 2 nach EN 50539-11
Anschlussfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Werkzeugloser Anschluss über Federzugklemme.
Geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712 Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
| Schutzart (IP) | IP65 |
| Verpackungseinheit | 1 |
| Gewicht | 0,43 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Montageart | Direktmontage |
| Schutzpegel | 4 kV |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 2 |
| Max. PV-Spannung | 1000 V |
| Netzform DC | ja |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 6 mm² |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNcube im Gehäuse IP65 f. PV-Anl. 1MPP b. 1000V DC |
