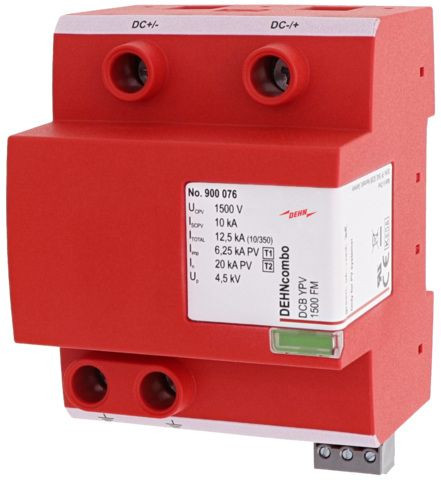

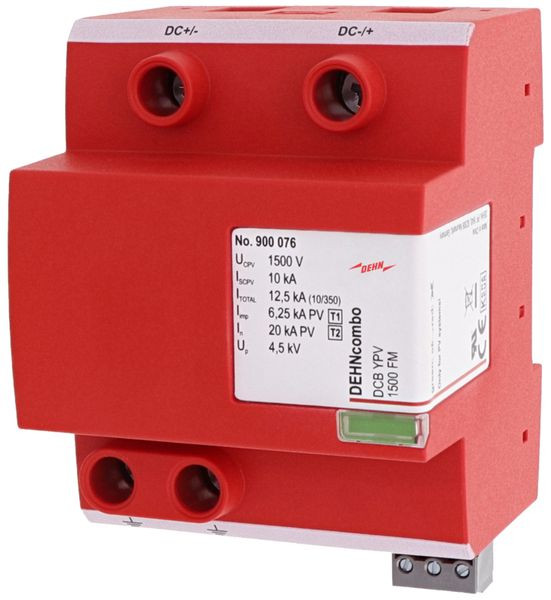

Abbildung ähnlich
01271382 DEHN 900076 Kombiableiter DEHNcombo YPV 1500V
900076
6942299504552
900076
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise DEHNcombo YPV, Typ 1 + Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung. Zum Schutz von Photovoltaik-Wechselrichtern vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Baugröße | 4 TE |
| Fernsignalisierung | ja |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Max. PV-Spannung | 1500 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzpegel (DC+ - DC-) | 4.5 kV |
| Schutzpegel (DC+/DC- - PE) | 4.5 kV |
| Netzform DC | ja |
| Kurzbeschreibung | Kombiableiter DEHNcombo YPV FM für Photovoltaik-Systeme bis 1500V DC |
