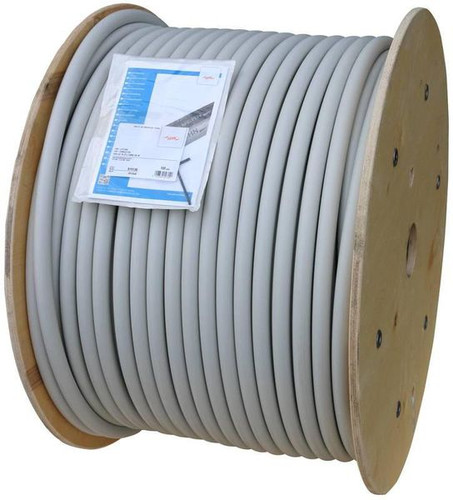

Abbildung ähnlich
01238574 DEHN 819136 HVI-long-Leitung D 23mm grau
HVILO7523TR100MGRM
4013364147140
819136
auf Anfrage
je
1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 M |
| Bestellschritt | 100 M |
Beschreibung
HVI long Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung für die Konfektionierung vor Ort (Länge 100 m - grau). Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).
Merkmale
| Verpackungseinheit | 100 |
| Gewicht | 0,57 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85446010 |
| Oberfläche | unbehandelt |
| Leiter-Durchmesser | 5 mm |
| Anzahl der Einzeldrähte | 7 |
| Hochspannungsfeste isolierte Ausführung | ja |
| Farbe | grau |
| Leiterquerschnitt | 19 mm² |
| Leiter-Material | Kupfer |
| Leiter-Klasse | Kl.2 = mehrdrähtig |
| Ummantelungswerkstoff | Polyethylen, vernetzt (VPE) |
| Einsatz im Ex-Bereich | ja |
| Werkstoff der Isolation | Polyethylen (PE) |
| Max. äquivalenter Trennungsabstand s (in Luft) | 0.75 m |
| Max. äquivalenter Trennungsabstand s (feste Baustoffe) | 1.5 m |
| Max. Zugbelastung | 950 N |
| Gewicht | 66.6 kg/100 m |
| Außendurchmesser inkl. Hülle/Beschichtung | 23 mm |
| Kurzbeschreibung | HVI-long-Leitung D 23mm grau FIX-Länge EW-TR 100m |
