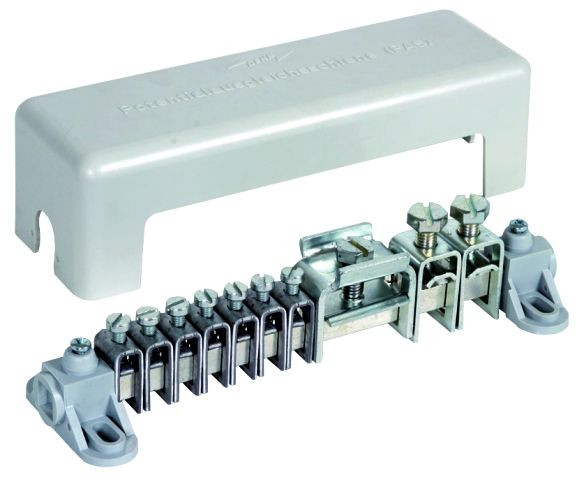

Abbildung ähnlich

01206901

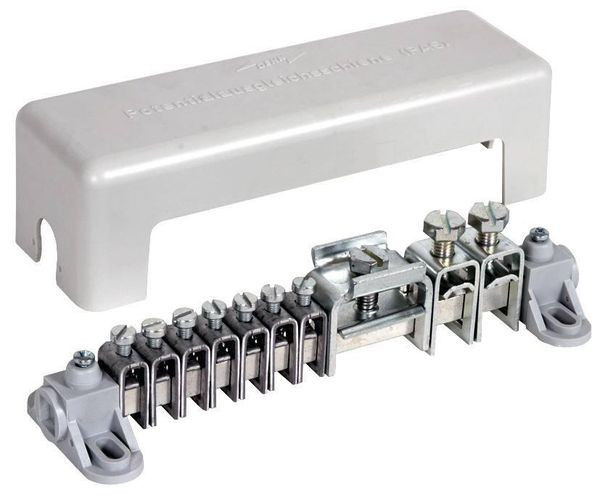

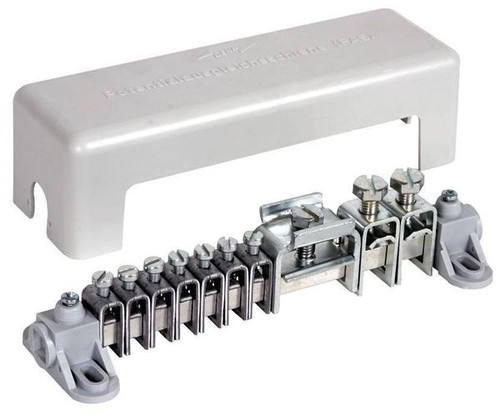

DEHN 563010 POTENTIALAUSGLEICHS

Lieferanten-Type: 563010 EAN: 4013364027800 Lieferanten-Artikel-Nr.: 563010

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Potentialausgleichsschiene nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Ausführung A, geprüft nach DIN VDE 0609, Reihenklemmen aus St/gal Zn, Schienenböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei), Abdeckung plombierbar und beschriftbar.

Merkmale

Länge	200 mm
Breite	65 mm
Verpackungseinheit	1
Gewicht	0,47
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85389099
Ausführung	mit Abdeckhaube
Höhe	60 mm
Bauform	Aufbau modular
Anzahl der Anschlüsse Flachleiter bis 30 mm	1
Anzahl der Anschlüsse Leitung bis 25 mm² starr	7
Anzahl der Anschlüsse Leitung bis 95 mm² starr	2
Oberfläche der Klemme	galvanisch/elektrolytisch verzinkt
Oberfläche der Kontaktschiene	galvanisch verzinnt
Werkstoff der Klemme	Stahl
Werkstoff der Kontaktschiene	Messing
Kurzbeschreibung	Potentialausgleichschiene m. Abdeckung 7x 2,5-25mm² 2x16-95mm² 1x Fl 30x4mm
eClass 11.0 - Klasse	27140307
UNSPSC 14.0801 - Klasse	39121613
